开关电源、光伏逆变器、新能源汽车充电桩里，那些看起来不起眼的一圈圈“铁疙瘩”，真的只是线圈加个铁环那么简单吗?为什么有的设计坚持要用纳米晶磁环电感，而不是普通铁粉芯、电感线圈?它到底解决了哪些传统磁性材料搞不定的问题?

　　一、纳米晶磁环电感是什么?

　　1. 从材料说起：什么是纳米晶合金?

　　纳米晶磁环电感的核心是纳米晶软磁合金，通常是以铁为主，加入少量硅、硼、铜、铌等元素，通过急冷、退火等工艺，让合金内部形成尺寸在几十纳米量级的细小晶粒。

　　这种微观结构带来几大磁性特点：

　　初始磁导率高

　　饱和磁感应强度大

　　损耗低，尤其适合几十kHz到数百kHz的高频工作

　　温度稳定性好，性能随温度变化较缓

　　2. 磁环结构：为什么偏爱“环形”?

　　纳米晶材料可以做成多种形状，但在电源领域，**环形磁芯(磁环)**最常见，原因很直接：

　　磁路闭合，漏磁小，有利于EMC

　　圆环刚性好，耐冲击、耐振动

　　绕线灵活，可根据需求自由调节匝数和线径

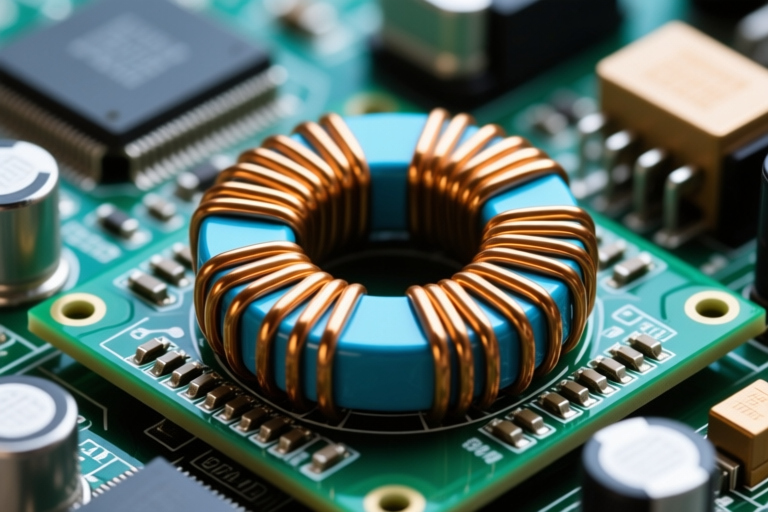

　　当在磁环上绕上漆包线、扁铜线或者多股绞线后，就形成了常见的纳米晶磁环电感。

　　二、纳米晶磁环电感相比传统磁芯有什么不同?

　　1. 更高的磁导率

　　纳米晶材料的初始磁导率比多数铁粉芯、铁硅铝要高得多，在同样电感量要求下：

　　需要的匝数更少

　　线圈铜损降低

　　器件体积有机会做到更小

　　2. 更高的饱和磁感应强度

　　纳米晶合金的饱和磁通密度普遍高于传统铁氧体：

　　在同体积下，能承受更大的电流不饱和

　　适合大电流电感、共模电感等应用

　　3. 损耗更低，适合高频高功率

　　在几十kHz–数百kHz频段，纳米晶的铁损控制得比较好，特别适合：

　　高频开关电源

　　功率因数校正(PFC)电感

　　光伏逆变器、电机驱动等高频场景

　　4. 温度特性更友好

　　工作温度范围宽，磁性能随温度变化相对平滑

　　在高温环境中能保持较稳定的电感量和损耗表现

　　5. EMC表现更出色

　　因为磁导率高、磁路闭合好，纳米晶磁环电感在抑制共模、差模干扰方面十分有效，有利于产品通过各类电磁兼容认证。

　　三、纳米晶磁环电感的典型应用场景

　　1. 开关电源与PFC电路

　　APFC电感：在主动功率因数校正电路中，电感要承受高纹波电流和高频工作，应对电网波形畸变，纳米晶磁环电感凭借高饱和和低损耗成为主流选择之一。

　　储能电感、滤波电感：在LLC、谐振电源、半桥/全桥拓扑中，用于储能、限流、滤波。

　　2. 光伏逆变器和储能系统

　　直流侧滤波电感：跟随光伏组件输出，平滑电流，抑制高频纹波;

　　交流侧并网电感：配合滤波网络，降低谐波、减少对电网的干扰;

　　高效率、高可靠性要求下，纳米晶磁环电感帮助设备在长时间高功率运行中保持较低损耗。

　　3. 新能源汽车与充电设施

　　车载OBC(车载充电机)、DC/DC转换器、电驱系统中，空间有限、电流巨大、频率较高，纳米晶磁环电感可以在体积、损耗和温升之间找到较好的平衡;

　　直流充电桩中，PFC电感、滤波电感、共模电感等，同样大量采用纳米晶磁芯方案。

　　4. EMC滤波与共模电感

　　在开关电源输入端、逆变器与电网连接处，常见大个头的纳米晶共模电感;

　　利用高磁导率，在较小体积内实现大的感量，用于抑制共模干扰，让产品更容易通过EMI测试。

　　5. 工业控制与电机驱动

　　变频器、伺服驱动器、UPS等设备中，纳米晶磁环电感广泛用于输入滤波、电机侧滤波、电感电抗器等;

　　既要兼顾大电流，又要控制高频噪声，对磁芯性能要求较高。

　　四、从结构到工艺：纳米晶磁环电感内部有什么讲究?

　　1. 磁芯结构与包封方式

　　裸磁环：多用于内部结构件，再在外部整体灌封或装入屏蔽壳;

　　包胶、喷涂磁环：外侧有绝缘涂层，增强耐压、防潮;

　　模块化封装：磁环加线圈统一模压成型，提升机械强度和外观一致性。

　　2. 绕线工艺

　　传统漆包线：结构简单，适合中小电流;

　　多股绞线(Litz线)：靠多股细线并绕，降低趋肤效应和集肤效应造成的高频铜损;

　　扁铜线或铜带：充分利用窗口面积，降低直流电阻，适合大电流场景。

　　3. 绝缘与散热设计

　　匝间绝缘、线与磁芯之间的绝缘处理必须满足安全规范;

　　大电流电感需要考虑线圈、磁芯的散热路径，可配合散热片、导热胶、铜排等设计;

　　在高密度布局中，电感的温升会直接影响周边器件寿命，必须提前评估。

　　五、纳米晶磁环电感选型要关注哪些参数?

　　1. 电感量与允许偏差

　　电感量L要与电路拓扑、工作频率、纹波电流设计相匹配;

　　需要注意电感量在直流偏置、温度变化下的变化范围，确保在极端工况下仍满足要求。

　　2. 饱和电流与工作电流

　　饱和电流Isat：当电感电流超过某个值后，磁芯接近饱和，电感量急剧下降;

　　通常要确保实际峰值电流远低于饱和点，留出安全余量;

　　对瞬态浪涌电流、短路等异常工况也要考虑。

　　3. 温升与损耗

　　核心关注总损耗：铜损 + 铁损;

　　查阅磁芯损耗曲线，结合频率、磁通密度估算铁损，再叠加线圈铜损;

　　最终通过热仿真或样机实测，验证温升是否在可接受范围。

　　4. 频率范围与应用匹配

　　不同纳米晶材料和工艺，对频率有各自适用范围;

　　设计频率如果向上拓展到几百kHz甚至MHz级，要特别留意磁芯损耗是否急剧增加。

　　5. 尺寸、安装方式与安规要求

　　看能否适配现有PCB或结构空间;

　　是否满足所需的爬电距离、电气间隙;

　　对于安规认证(如UL、IEC相关标准)是否有对应资料支持。

　　六、纳米晶磁环电感在设计应用中的小技巧

　　1. 合理控制磁通密度

　　在保证体积的前提下，尽量让工作点处于磁芯损耗曲线较低的区域;

　　对于高频大功率应用，不要一味压缩磁芯体积，否则铁损和温升会急剧增加。

　　2. 注意高频效应对线圈的影响

　　高频下，趋肤效应和邻近效应会放大铜损;

　　尽量采用多股并绕、Litz线或扁线设计，优化线径与层间布局。

　　3. EMC与布局配合

　　电感靠近干扰源或敏感线路时，要考虑磁场耦合;

　　与滤波电容、共模电感的组合布局，会直接影响EMI性能;

　　有需要时，可考虑屏蔽壳或优化走线，减少环路面积。

　　4. 样机验证不要省

　　关键应用场景一定要做样机长期老化、温升测试、极端工况模拟;

　　不同厂家的纳米晶磁芯在细节性能上会有差异，实测更可靠。

　　七、纳米晶磁环电感的应用趋势

　　随着高频、高功率密度电源的普及，纳米晶磁环电感正从“高端选项”变成越来越多场景的“常规配置”：

　　服务器电源、通信电源、小型化光伏逆变器中广泛推广;

　　新能源汽车充电、储能系统、电机驱动对体积和效率要求越来越高，为纳米晶磁芯的应用创造更多空间;

　　与其他新型软磁材料(如非晶、铁基新配方等)一起，为下一代电源设计提供多种组合方案。

　　从外观上看，纳米晶磁环电感只是一个圈着线的“小钢圈”，但背后却是材料工艺、磁路设计、热设计和EMC控制多方面的综合结果。选对了磁芯材料和结构，不仅能降低损耗、抑制干扰，还能让整个电源设计在体积、效率、可靠性上同时获益。

　　如果你正在做高频、高功率、高可靠性的电源、电机、光伏或充电项目，不妨把“纳米晶磁环电感”作为优先考虑的方案之一，从样机试用开始，用真实数据来感受这种新型磁性材料带来的差别。
