一、纳米晶磁芯有什么厉害之处?

　　为什么越来越多电源工程师，把传统铁氧体、硅钢渐渐换成了纳米晶磁芯?

　　为什么同样功率的电源，新款机型体积更小、发热更低、EMI 更好通过，背后总能看到纳米晶材料的影子?

　　很多人听过纳米晶磁芯这个名字，却不一定说得清：它到底是什么材料、和常见的铁氧体相比差在哪儿、适合用在什么位置、选型时要看哪些参数。

　　二、纳米晶磁芯到底是什么材料?

　　先从最核心的一点说起：“纳米晶”说的是晶粒尺寸，而不是简单的“很小的磁芯”。

　　材料组成

　　纳米晶磁芯通常基于铁基软磁合金，通过快速淬火形成非晶带材，再经过特定退火工艺让内部析出纳米级晶粒(十几到几十纳米)，所以常被称为纳米晶合金磁芯。

　　微观结构特点

　　晶粒极小且分布均匀;

　　非晶相与纳米晶相共存;

　　晶界密集，有利于磁畴细化和损耗降低。

　　直接结果

　　这种特殊结构，让纳米晶磁芯在高磁导率、低损耗、较高饱和磁感应之间取得了比较理想的平衡，这正是很多电源场合想要的特性组合。

　　三、和铁氧体、硅钢比，纳米晶磁芯优势在哪?

　　只说“性能更好”没意义，关键要看和现有常用材料的对比。

　　1. 与铁氧体磁芯对比

　　磁导率：纳米晶磁芯的初始磁导率通常比普通铁氧体高一个数量级以上，同体积下可实现更高电感或更少绕组匝数。

　　饱和磁感应强度：纳米晶一般在 1.2T 左右，而常规铁氧体多在 0.35～0.5T 附近，前者在承受高电流、高磁通密度场合更有优势。

　　损耗表现：在中高频(几十 kHz 到数百 kHz)范围内，合理选型情况下，纳米晶磁芯的损耗往往低于铁氧体，尤其在高磁通摆幅下更明显。

　　体积与温升：在同样电感量、同样工作条件下，纳米晶磁芯可用更小体积实现目标参数，有助于控制温升。

　　2. 与硅钢、坡莫合金对比

　　频率适用范围：硅钢更适合工频或较低频率，频率升高后损耗迅速增大;纳米晶磁芯可以覆盖从工频到几十 kHz 甚至更高的应用。

　　综合效率：在高频逆变、电源 PFC、电感滤波等领域，纳米晶相对于硅钢的效率优势非常明显。

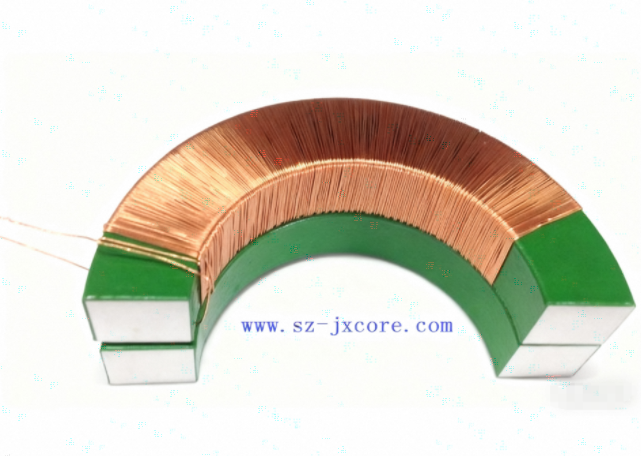

　　可实现尺寸：纳米晶带材可以做成环形、C 型、E 型等多种磁芯形状，在高频小型化设计中更灵活。

　　3. 成本与综合性价比

　　单看单价，纳米晶磁芯通常高于普通铁氧体和硅钢;

　　但考虑到体积减小、铜耗减少、EMI 裕量增大、整体效率提升后，系统级成本并不一定高，甚至会更划算。

　　对于需要在体积、效率、EMI 之间平衡的中高端电源来说，纳米晶磁芯往往是“贵有贵的道理”。

　　四、纳米晶磁芯主要用在什么地方?

　　1. EMI 滤波共模电感

　　这是纳米晶磁芯最典型、应用最广的方向之一：

　　高磁导率让共模电感在有限空间内获得足够的共模阻抗;

　　宽频带特性有利于抑制从几十 kHz 到数 MHz 的干扰;

　　常见于：

　　开关电源输入端滤波;

　　光伏逆变器、充电桩、UPS;

　　工业变频器、伺服驱动等设备。

　　使用纳米晶磁芯共模电感，可以在更小体积下通过更严苛的 EMC 认证，这也是很多产品更新换代时优先考虑的原因。

　　2. PFC 电感与储能电感

　　有源 PFC、电感储能环节对磁芯的要求集中在：

　　能承受较高电流和磁通密度;

　　损耗低、温升小;

　　磁导率稳定、参数不漂移。

　　纳米晶磁芯在这些方面兼顾得比较好，尤其在高功率密度PFC 电路中，通过采用纳米晶磁芯可以减小电感体积、提升效率。

　　3. 高频变压器、脉冲电源

　　部分脉冲电源、高频变压器也会采用纳米晶磁芯，利用其：

　　相对较高饱和磁感应;

　　覆盖一定频段的低损耗特性;

　　良好的电磁特性和温度稳定性。

　　当然，在更高频(几百 kHz 甚至 MHz)场合，铁氧体和其他新型磁材仍然有优势，需要具体分析。

　　五、如何正确认识“高磁导率”这把双刃剑?

　　说到纳米晶磁芯，绕不开的一个关键词就是“高磁导率”。

　　高磁导率意味着，在同样磁场下磁通更容易建立，这既是优势，使用时也有几点需要格外注意。

　　更容易获得大电感

　　在同样匝数下，纳米晶磁芯电感量更大，可以减少绕组匝数，降低铜损和体积。

　　对气隙更敏感

　　高磁导率磁芯如果不加气隙，轻易就会饱和;

　　对于需要储能的电感(如单相 PFC 电感)，通常会通过开气隙或采用分布气隙结构来控制等效磁导率。

　　滤波与储能用途的设计思路不同

　　用于共模滤波：重在高磁导、抑制共模干扰，一般不考虑储能，设计上尽量避免饱和。

　　用于储能电感：既要高磁感应能力，又要有气隙保证储能，防止在大电流下饱和。

　　所以，在选用纳米晶磁芯时，不能只看“μ 越大越好”，还要结合电路功能和磁芯结构综合判断。

　　六、纳米晶磁芯选型时要看哪些关键参数?

　　初始磁导率与工作磁导率范围

　　影响电感量和匝数;

　　对滤波、储能、变压用途的设计有所不同。

　　饱和磁感应强度 Bs

　　决定在多大磁通密度下会接近饱和;

　　与设计的电感电流范围直接相关。

　　损耗曲线(频率与磁通密度的函数)

　　对指定工作频率和磁通摆幅，需估算磁芯损耗;

　　关乎温升、效率和体积设计。

　　工作温度范围与温度稳定性

　　查看在 100℃、120℃ 等高温下，磁导率和损耗是否变化过大;

　　对于光伏、储能、电动汽车等高温应用尤其关键。

　　形状与尺寸

　　环形(TOROID)、C 型、U 型、E 型等结构;

　　是否适合现有绕线和装配工艺。

　　选型时可结合实际电路，先做计算+仿真，再通过样品实测验证，逐步收敛到合适型号。

　　七、纳米晶磁芯在使用时有哪些容易忽略的细节?

　　绕线方式与分布电容

　　高磁导率磁芯往往用于高频滤波与 PFC，绕线方式会对分布电容和漏感产生影响，进而影响 EMI 性能。

　　固定与灌封工艺

　　环形纳米晶磁芯常采用灌封、套管等方式固定，材料的热膨胀特性与磁芯不一致时，可能引入额外应力，需考虑胶水和结构设计。

　　机械冲击与崩边风险

　　纳米晶带材通过卷绕制成磁芯，相比整体烧结磁芯，对外力冲击稍敏感，运输和装配时要注意防撞、防摔。

　　实际工作点与估算偏差

　　实际电路中，电流波形往往不是理想正弦或方波，实际磁通变化和计算值可能存在偏差，需要通过温升、损耗实测修正设计。

　　八、纳米晶磁芯适合哪些类型的产品升级?

　　设备功率持续增大，但体积空间没有更多余量;

　　EMI 认证越来越难通过，传统方案需要堆叠大量磁芯和电感;

　　市场对能效要求更高，希望把转换效率再提高一点;

　　产品定位偏中高端，对可靠性和长期稳定性有更高要求。

　　在这些条件下，引入纳米晶磁芯往往能起到明显作用，而不是简单的“换个磁芯”。

　　结语：把纳米晶磁芯当成电源升级的一张“底牌”

　　纳米晶磁芯不是神奇魔法，但在体积、效率、EMI 之间平衡的电源设计里，却是一张非常实用的“底牌”。

　　理解它是什么、强项在哪、适合放在电路的哪个位置、选型时该看哪些参数，就能在方案评估时多一个有力选项，而不是只会在铁氧体和硅钢之间徘徊。

　　对很多电源工程师来说，一旦真正用纳米晶磁芯做出一代高性能产品，往往就很难再回到过去的方案，这或许就是它最大的价值所在。
