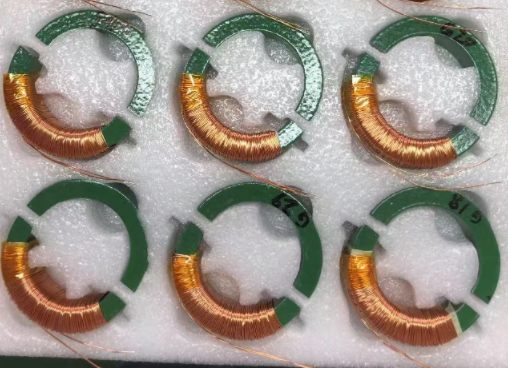

一、纳米晶磁芯到底是什么?

　　在电源、变压器、电感选型时，你是否被“纳米晶磁芯”“铁氧体磁芯”“硅钢片”等名词绕晕过：

　　纳米晶磁芯和普通铁氧体有什么区别?

　　它为什么被大量用在PFC电感、共模电感、互感器、光伏、充电桩等设备里?

　　选型时应该看哪些参数，才能把设备性能和成本平衡好?

　　要回答这些问题，先从纳米晶磁芯的“材料”和“结构”说起。

　　二、材料基础：纳米晶合金与传统磁性材料的差异

　　1. 纳米晶合金的概念

　　纳米晶磁芯一般由铁基纳米晶软磁合金制成，这类合金通过快速急冷和后续退火处理，使金属在内部形成尺寸约为10～100nm级别的晶粒结构。和传统晶粒尺寸为微米级的硅钢相比，它的晶粒更细，磁畴结构更易被磁化和翻转，从而表现出“软磁”特性更突出。

　　2. 与常见磁性材料的对比

　　对比硅钢片：硅钢磁导率中等、损耗较高，更适合工频(50/60Hz)大型变压器;纳米晶磁芯磁导率高得多、损耗更低，能兼顾工频和中高频应用。

　　对比铁氧体磁芯：铁氧体在高频下损耗小，但饱和磁感应强度较低;纳米晶磁芯具有更高的饱和磁感应强度，在承受较大电流、直流偏置时更有优势。

　　对比坡莫合金等镍基合金：坡莫合金磁导率很高，适合精密测量，但成本较高;纳米晶材料综合了较高磁导率、较低损耗和相对可控的成本，在电力电子中更易推广。

　　三、纳米晶磁芯的核心性能指标

　　1. 高磁导率(μ)

　　纳米晶磁芯的初始磁导率通常远高于硅钢和大多数铁氧体，意味着在较小激磁电流下就能建立较高磁通，帮助减小匝数、降低铜损，从而提升电源效率、减小体积。

　　2. 低损耗与高效率

　　在工频到几十千赫兹的频段内，纳米晶材料的铁损较低，既适合工频互感器，也适合部分中频、高频电源场景。损耗低的直接收益就是温升更可控、效率更高、器件寿命更长。

　　3. 较高的饱和磁感应强度

　　纳米晶磁芯的饱和磁感应强度通常高于铁氧体，在同等体积下可以承受更大的磁通密度，面对大电流、冲击电流或直流偏置工况时，不容易过早饱和，有利于缩小磁芯尺寸。

　　4. 良好的直流偏置特性

　　对于PFC电感、储能电感等带直流分量的场合，如果磁芯在直流偏置下磁导率下降过快，就会出现电感量大幅下滑。纳米晶磁芯在这方面表现优于很多传统软磁材料，可以更稳定地维持电感量。

　　5. 温度稳定性与可靠性

　　在较宽温度范围内，纳米晶磁芯的磁性能变化相对平稳，适合户外电力设备、光伏逆变器、新能源充电桩等对环境适应性要求较高的场景。

　　四、制造工艺简要：一条带材到一个磁芯

　　熔炼与急冷：将铁、硅、硼等元素按配比熔炼后，通过快速冷却工艺(熔体急冷)制成薄带状合金带材。

　　卷绕成型：将合金带材按要求的尺寸、内外径卷绕成环形磁芯毛坯。

　　退火处理：在受控气氛、温度和时间下退火，使材料内部形成稳定的纳米晶结构，磁性能在这个阶段被“定型”。

　　切割与浸漆：根据应用需要，可进行切割、打磨，并通过浸漆或树脂灌封提高机械强度和绝缘性能。

　　成品封装：在外部加上塑料壳或环氧封装，便于绕线和安装，同时提高防潮、防尘能力。

　　五、典型应用场景：纳米晶磁芯在哪里发挥作用

　　1. 共模电感与EMC滤波

　　在开关电源、变频器、光伏逆变器等设备中，纳米晶共模电感用于抑制共模干扰，利用其高磁导率和宽频带损耗特性，在较小体积内实现较高的阻抗，从而提升EMC性能。

　　2. PFC电感与储能电感

　　主动PFC电路、LLC电源、逆变焊机、服务器电源等场景中，纳米晶磁芯用于做PFC电感或储能电感，可以在较高电流下维持较大的电感量，减少绕组匝数，同时控制温升。

　　3. 电流互感器与精密测量

　　在电力系统、计量保护装置中，纳米晶磁芯互感器利用其高磁导率和低损耗，实现高精度电流测量，尤其适合对线性度、相位要求较高的测量回路。

　　4. 光伏与风电系统

　　光伏逆变器、风电变流器中大量存在EMC滤波器、电感、电流互感器等元件。纳米晶磁芯能在高温、变载环境下提供稳定性能，帮助设备满足并网标准和效率要求。

　　5. 新能源汽车与充电桩

　　车载充电机(OBC)、DC/DC转换器、直流充电桩等设备中，纳米晶磁芯用于共模电感、储能电感及电流检测，兼顾功率密度、效率和电磁兼容。

　　六、纳米晶磁芯选型时需要关注哪些要点?

　　工作频率范围

　　不同牌号的纳米晶材料在不同频率段损耗曲线不同。需要结合设备开关频率和谐波分布，选择在目标频段内损耗较低的材料。

　　磁通密度与电感量

　　根据最大工作电流、允许磁通密度和目标电感量，计算所需的匝数和磁芯截面积。合理的设计可以在体积、铜损、铁损之间找到平衡。

　　温升与损耗限制

　　在高功率密度设计中，磁芯损耗往往成为温升的主要来源之一。需要结合厂家的损耗曲线和实际散热条件，对温升进行估算，避免长期超温运行。

　　直流偏置下的性能

　　对于带直流分量的电感，建议重点关注磁芯在不同直流偏置下的有效磁导率变化曲线，以确保电感量在工作区间内不会大幅衰减。

　　尺寸与结构形式

　　根据安装空间和绕线方式选择环形、C型、E型等结构。同时需要考虑绕线工艺、爬电距离、安全间隙等电气安全要求。

　　成本与供应能力

　　纳米晶磁芯的价格通常高于普通铁氧体，但在高功率密度、严格EMC要求的场景下，往往能通过减小体积、提高效率来抵消部分成本。还需评估供应商的交期、批次稳定性以及技术支持能力。

　　七、使用与设计中的注意事项

　　避免过度饱和

　　在设计时需预留一定的磁通裕量，避免浪涌、电网异常或负载突变导致磁芯进入饱和区，影响电路正常工作，甚至引起器件损坏。

　　合理散热

　　尽管纳米晶损耗较低，但在高功率设备中，磁芯仍可能产生显著热量。应配合风冷、导热胶、金属底板等措施，将热量及时导出。

　　电磁兼容整体考虑

　　共模电感、差模电感、屏蔽结构、接地方式需要进行整体规划，单纯依赖提升磁芯性能无法完全解决EMI问题。

　　与供应商沟通参数细节

　　在样机阶段，建议与磁芯厂商沟通具体应用条件，如频率、波形、最大电流、温度环境等，获取更贴近实际工况的参数建议，而不是只根据统一样本中的标称值选型。

　　从材料结构看，纳米晶磁芯依托纳米级晶粒带来高磁导率、低损耗和高饱和磁感应强度;

　　从应用角度看，它在共模电感、PFC电感、互感器、光伏逆变器、充电桩等设备中扮演关键角色;

　　从工程实践看，合理选型和热、磁、EMC一体化设计，才能真正发挥出纳米晶磁芯的优势。

　　在进行电源或电力电子项目设计、产品推广和技术沟通时，把握这些要点，就能更清晰地向用户说明“为什么要用纳米晶磁芯”、“用在什么地方合适”、“如何选得更合理”，让这个专业名词真正转化为产品性能和竞争力的提升。
