EMC滤波、开关电源为何青睐超微晶磁芯?
发布时间:2025-11-25 17:41:54一、超微晶磁芯到底是什么?
超微晶磁芯听起来很专业,它和常见的铁氧体磁芯、硅钢片有什么不一样?是不是就是“纳米晶”的另外一种叫法?
从材料上看,超微晶磁芯通常由铁基超微晶合金带材卷绕或成型而成,内部由尺寸约十几纳米的细小晶粒与非晶基体共同组成,属于一类纳米级晶粒结构的软磁材料。ming-ci.com+1
行业里常常把“纳米晶”和“超微晶”连在一起称呼,有的资料甚至直接写成“纳米晶(也称超微晶)材料”,本质上都是指晶粒尺寸在纳米级、性能优于传统硅钢和铁氧体的一类软磁合金。ming-ci.com+1
正是这种特殊的微观结构,使得超微晶磁芯兼具:
高饱和磁感应强度
极高的磁导率
较低的矫顽力
中高频段下的低损耗
在电力电子、高频变压器、EMC滤波等领域越来越受欢迎。谷歌专利+1
二、从材料结构看,超微晶磁芯“强”在哪里?
1. 超微晶 = 纳米级晶粒 + 非晶基体
典型的铁基超微晶合金(如 Fe-Si-B-Cu-Nb 系)先被制成非晶带材,再经过受控退火,使材料内部析出大量约 10nm 量级的铁基纳米晶粒,散布在非晶基体之中。谷歌专利+1
这种“细晶粒 + 非晶”的复合结构带来几方面好处:
晶粒足够细,有利于降低矫顽力;
多晶粒平均效应,使磁畴壁运动更容易、损耗更低;
非晶基体提供良好的强度和耐磨性,磁芯整体机械性能也不错。
2. 典型性能指标区间
以公开专利给出的超微晶磁芯标准指标为例:谷歌专利
初始磁导率 μ0.08 > 60,000
最高磁导率 μm > 200,000
饱和磁密 Bs > 1.1 T
矫顽力 Hc < 1.6 A/m
单位铁损 Ps(0.5T / 20kHz)< 30 W/kg
单位铁损 Ps(0.2T / 100kHz)< 70 W/kg
有些厂家的宣传数据中,静态原始磁导率可达到 120,000–140,000,相关变压器铁芯的有效磁导率远高于普通铁氧体。transmart.net+1
简单理解就是:同样体积的磁芯,超微晶能承受更高磁通、更高功率,还能保持损耗和温升在可控范围内。

三、和常见磁芯材料相比,有什么差别?
1. 对比铁氧体磁芯
铁氧体是开关电源里最常见的磁芯材料,优点是:电阻率高、成本适中、易加工。但它也有明显限制:
饱和磁感应强度相对较低;
在一定频率和磁通密度下损耗较大;
想做大功率时,磁芯体积容易膨胀。
超微晶磁芯在同等条件下:
Bs 更高,能在更高磁通密度下工作;
在 20–50kHz 等频段,损耗仅为铁氧体的 1/2–1/5 左右;transmart.net+1
可在更小体积下实现相同甚至更高的功率等级。
这也是很多高性能共模电感、PFC 电感、逆变电源开始转向超微晶磁芯的原因。
2. 对比硅钢片和坡莫合金
硅钢片适合工频变压器和电机,成本低但频率上不去,损耗大、体积大。坡莫合金磁导率高、噪声低,但含镍较多,材料成本较高。
超微晶磁芯则:
饱和磁感和磁导率都比较“均衡”,性能接近甚至超过部分坡莫合金;transmart.net+1
以铁为主,材料成本相对友好;
更适合 20kHz–100kHz 甚至更高频段的电力电子应用。CSDN博客+1
四、超微晶磁芯的典型应用场景

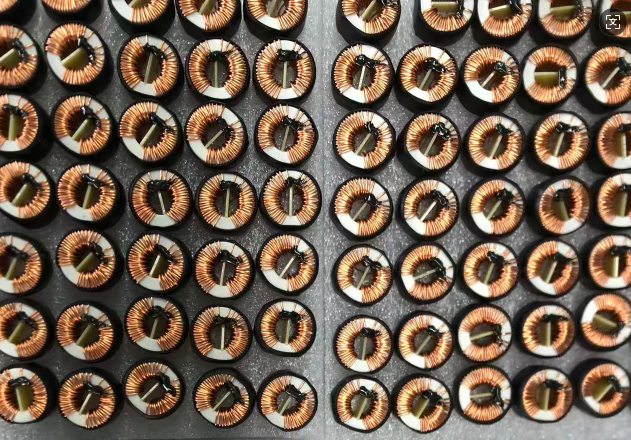

1. 共模电感与EMC滤波
在开关电源、逆变器、变频器等设备中,共模干扰是重要问题。采用超微晶磁芯制作共模电感,可以:CSDN博客+1
利用高磁导率,在相对较小尺寸下获得足够大的共模阻抗;
在较宽频段内维持良好的抑制效果;
在高电流、高磁通条件下保持不过早饱和,减小温升。
因此,在光伏并网逆变器、新能源汽车 OBC、电动工具电源、高端工业电源等领域,超微晶共模电感已经相当普遍。
2. 高频变压器、电感、电抗器
对于高频高功率密度电源(如 LLC、PFC、全桥、半桥拓扑等),设计目标通常是:
体积小、效率高;
温升低、可靠性强。
采用超微晶磁芯的变压器、电感具有:CSDN博客+1
更高的饱和磁感,允许更高磁通密度工作 → 体积可显著缩小;
良好的频率特性和低损耗 → 提升整体转换效率;
稳定的温度特性 → 不容易因为环境变化导致性能飘移。
3. 精密互感器、电流传感器
在电力系统测量、差动保护等环节,互感器磁芯的线性和稳定性非常关键。
超微晶磁芯可提供:ResearchGate+1
高磁导率和低矫顽力,磁滞误差小;
比较宽的线性区,减少测量失真;
在温度变化和长期使用下,性能保持良好。
因此也适用于精密电流互感器、电能质量监测设备等。
4. 特种电源、新能源与高端装备
例如:
光伏逆变、储能变流器中的滤波与功率磁件;
轨道交通、电焊机、大功率 UPS 里的关键磁件;
航空、电力电子、通讯电源等高端设备。谷歌专利+1
在这些场景中,超微晶磁芯通常可以带来更高的效率、更紧凑的结构以及更好的 EMC 性能。
五、从带材到磁芯:超微晶磁芯是怎样制造的?
1. 带材制备
先通过快速冷却(如单辊急冷)制备出铁基非晶合金薄带;
接着通过精确控制温度和时间的退火工艺,使非晶态合金中析出细小纳米晶粒;
得到具有“超微晶”结构的软磁合金带材。谷歌专利+1
带材厚度通常在几十微米量级,既利于卷绕成磁芯,又能控制涡流损耗。
2. 卷绕成型与热处理
将带材按设计尺寸卷绕成环形、C 型等磁芯坯料;ResearchGate+1
再进行一次或多次热处理,优化磁导率、损耗等指标;
最后进行涂层、切割、磨削等工序,制成可直接装配的磁芯。
热处理工艺对最终磁性能影响极大,退火前后磁导率和损耗可能相差 10 倍以上,因此每家厂商都会有较为核心的退火配方和工艺窗口。谷歌专利+1
六、设计和选型超微晶磁芯时需要关注什么?
1. 明确应用和工作条件
先搞清楚几个问题:
工作频率范围:工频?几十 kHz?还是更高?
工作磁通密度大概多少?是否存在峰值冲击?
预期电流大小、温升限制、效率目标?
对 EMC、线性度等有没有特别高要求?
这些会直接决定:
选哪一种牌号和牌号组合的超微晶材料;
磁芯尺寸、截面积、磁路形式;
是否需要搭配铁氧体或其他材料组合使用。
2. 查看关键磁性参数
饱和磁感应强度(Bs):与最大可用磁通密度和功率密度相关;
有效磁导率(μe):影响电感量、共模阻抗等;
损耗曲线:在目标频率和磁通下损耗情况如何;
温度特性:在可能的环境温度范围内参数变化是否可接受。
在 datasheet 中,通常可以看到不同频率、不同磁通密度下的损耗数据,选型时要对照自己应用的工况而不是只看单点指标。
3. 磁芯形状与绕组工艺
环形磁芯适合共模电感、小型变压器,磁路闭合、漏磁小;
C 型、E 型、U 型适合较大功率的变压器、电抗器,绕线更方便;bbs.21dianyuan.com+1
对高频、高电流应用,要考虑分布电容、绕组布局、散热方式。
在设计中,磁芯和绕组是一个整体,线径、匝数、层数、绝缘和浸漆等工艺都会影响最终性能。
七、使用超微晶磁芯过程中的注意事项
防止过度饱和
超微晶磁芯虽然 Bs 较高,但如果设计时把磁通密度压得过高,一旦遇到电压波动或浪涌,仍可能出现饱和,导致电感量骤降、浪涌加重甚至器件损坏。
关注温升与散热
磁芯损耗 + 铜损都会变成热,尤其在封装紧凑、散热条件一般的设备中,需要通过结构设计、风道设计合理把热量带走。
机械应力和固定方式
卷绕磁芯对机械应力较敏感,过度夹紧、撞击或加工不当可能影响磁性能,需要选择合适的固定方式和灌封材料。
保持绝缘与防潮
涂覆、包带、浸漆既是为了防止短路、提高机械强度,也是为了改善耐环境性能,特别是在高湿、高盐雾环境中使用时更要注意。
八、超微晶磁芯带来的价值:不仅是“换个材料”那么简单
对于很多电源和磁性元件设计来说,从铁氧体、硅钢升级到超微晶磁芯,带来的不仅是实验室里几条漂亮的曲线,而是实实在在的系统收益:
更高功率密度:同样体积下,可承受更大的功率;
更高效率:降低磁芯损耗与铜损,减小温升压力;
更好的 EMC:共模电感、小信号磁件的性能提升,使整机更容易通过认证;
更高的可靠性:温度和长期稳定性更好,减少因磁件老化带来的故障。
随着新能源、高端电源、工业设备等领域对高性能磁性材料的需求不断增加,超微晶磁芯正在从“高端选项”一步步走向更多产品的“常规配置”。
在面向未来的新一代电力电子设计中,谁能更早理解并善用超微晶磁芯这种材料优势,往往就能在效率、体积、可靠性上拉开一小步,而这小小的差距,对一款竞争激烈的电源产品来说,往往已经足够关键。
