“超微晶磁环线圈到底有什么特别?为什么做电源滤波、EMI抑制、逆变器和充电设备时，经常会提到它?”不少人第一次听到“超微晶”三个字，会以为这是某种高端、很玄的材料。其实超微晶磁环线圈并不神秘，它之所以被广泛使用，核心原因在于：磁芯材料性能优秀，做成磁环后损耗低、效率高、抗干扰能力强，特别适合高频和大电流场景。

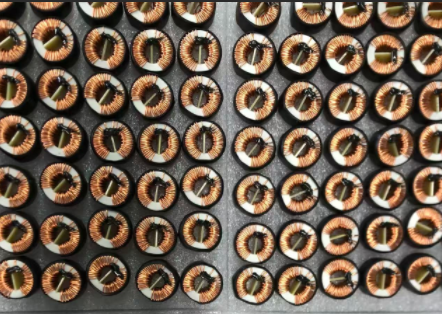

　　超微晶磁环线圈，通常指以超微晶合金带材制成的磁环作为磁芯，再在其上绕制线圈形成的电感类器件。它可以是共模电感、差模电感，也可以是脉冲变压器、电流互感器等的关键部件。相比传统铁氧体磁环或硅钢片磁芯，超微晶材料往往在高磁导率、低损耗、宽频带、较高饱和磁感应强度等方面更有优势，因此在电力电子、新能源、通信、电磁兼容领域越来越常见。

　　一、超微晶磁环线圈到底是什么

　　先拆开来看，“磁环线圈”很好理解：在一个环形磁芯上绕上导线，形成电感或变压器的结构。磁环的好处是磁路闭合、漏磁小、效率高，也更利于抑制外界干扰。

　　“超微晶”则是磁芯材料的关键。超微晶磁芯通常由铁基合金带材经过特殊工艺制备，内部晶粒尺寸非常小，呈现出“纳米晶/超微晶”结构。正是这种细小晶粒与组织特性，让它在磁性能上表现出更高的磁导率、更低的损耗和更好的频率特性。

　　所以，超微晶磁环线圈可以理解为：用超微晶磁环当磁芯做出来的线圈器件。它不是某一种单一产品，而是一类器件的统称，常见形态包括共模电感、滤波电感、功率电感、互感器、变压器等。

　　二、为什么很多场景更偏爱超微晶磁环

　　如果只看外形，超微晶磁环和铁氧体磁环差不多，都是一个环。但在电力电子和EMC应用里，材料差异会直接影响器件性能和系统效果。

　　1)磁导率高，容易做出高电感量

　　磁导率高意味着同样匝数下更容易获得更大的电感量，或者在同样电感量要求下可以减少匝数。这带来两个实际好处：

　　体积可以做得更紧凑

　　绕线损耗可能更低(匝数减少，铜耗下降的空间更大)

　　2)损耗低，适合高频工作

　　在高频电源、逆变器、充电桩、服务器电源等场景中，磁性元件的损耗会显著影响温升与效率。超微晶材料通常在较宽频段内保持较低的磁芯损耗，这让它更适合高频运行。

　　3)饱和磁感应强度较高，抗大电流能力更强

　　在大电流工况下，磁芯一旦进入饱和，电感量会明显下降，滤波效果变差，甚至引发系统异常。超微晶材料通常具有较高饱和磁通密度，因此在同等体积下更能承受较大的磁通变化，对大电流应用更友好。

　　4)宽频特性好，做EMI抑制更“全能”

　　特别是在共模电感应用中，宽频抑制能力很关键。很多系统噪声并不是单一频点，而是一个宽频段。超微晶磁环线圈的频率响应往往更宽，抑制效果更均衡。

　　三、超微晶磁环线圈常见类型有哪些

　　1)共模电感

　　共模电感主要用于抑制共模噪声，常见于开关电源输入端、充电桩、逆变器、光伏、储能系统、工业电源等。

　　它的特点是：对共模干扰呈现较高阻抗，对正常差模电流影响相对小。

　　2)差模电感/滤波电感

　　用于抑制差模噪声、平滑电流、配合电容形成滤波网络。

　　在高功率变换中，它的设计往往需要兼顾电感量、直流偏置下的稳定性以及温升控制。

　　3)电流互感器/采样线圈

　　超微晶磁环在电流检测场景中也很常见，尤其是对精度和宽频响应有要求的测量电流互感器。

　　磁芯的高磁导率可提升灵敏度，低损耗与较好线性也有助于稳定性。

　　4)脉冲变压器/隔离驱动类器件

　　在某些需要高频脉冲传输的场景，超微晶磁环也会被用来构建变压器或耦合器件，强调低损耗与高响应。

　　四、影响超微晶磁环线圈性能的关键因素

　　很多人以为只要买“超微晶磁环”就一定效果好，但真正决定性能的，还包括磁芯参数、绕线方式、工艺细节。

　　1)磁芯材料与热处理状态

　　同样叫超微晶，不同配方、工艺、热处理控制会影响磁导率、损耗、温度特性和一致性。高品质材料在批量稳定性上通常更好。

　　2)磁芯尺寸与截面积

　　磁环的内径、外径、厚度决定了磁路长度和截面积，直接影响电感量、饱和能力和温升水平。

　　一般来说，截面积更大的磁芯更能承受大电流磁通变化，但体积与成本也会增加。

　　3)绕组匝数与线径

　　匝数影响电感量，线径影响铜耗与温升。

　　对于高频场景，还要考虑集肤效应与邻近效应，可能会用到多股绞线、扁铜线或漆包线组合。

　　4)绕线方式与耦合结构

　　共模电感通常是双绕组同向绕制，差模电感则根据需求配置。绕组的对称性、紧密程度会影响漏感、阻抗曲线和抑制效果。

　　5)绝缘与封装工艺

　　线圈器件往往要满足耐压、绝缘距离、爬电距离等安全要求。绝缘胶带、骨架、浸漆、灌封都会影响可靠性与散热。

　　五、超微晶磁环线圈主要应用在哪些行业

　　1)新能源：光伏、储能、充电桩

　　这些系统功率大、开关频率高、电磁干扰强，EMI滤波是系统设计的重点。超微晶共模电感常用来提升抑制能力并控制温升。

　　2)电源行业：服务器电源、通信电源、工业电源

　　功率密度高意味着磁性元件要更高效、更低损耗。超微晶磁环线圈可用于输入滤波、PFC段、输出滤波等位置。

　　3)变频器、逆变器、电机驱动

　　电机驱动噪声复杂，宽频段EMI抑制需求明显，超微晶材料的宽频特性往往更合适。

　　4)轨道交通、工业自动化

　　可靠性要求高、环境复杂，材料稳定性与器件寿命更被重视，超微晶磁芯的优势更容易体现。

　　5)汽车电子(部分电源与高压系统)

　　汽车环境温度范围大、寿命要求长，对磁性元件的一致性与耐久性要求更高，超微晶也在一些高端方案中被采用。

　　六、选购或设计超微晶磁环线圈时怎么选得更靠谱

　　1)先明确用途：共模抑制还是差模滤波

　　共模电感关注的是共模阻抗曲线和耐流能力;差模电感更关注电感量、直流偏置特性、饱和点与损耗。

　　2)看工作频段与目标干扰范围

　　不同系统噪声频段不同，想抑制的频段越清楚，越容易选到合适的磁芯与绕组结构。

　　3)确认电流与温升边界

　　包括额定电流、峰值电流、短时冲击电流，以及允许温升。超微晶材料抗饱和能力强，但线圈铜耗和散热同样关键。

　　4)关注绝缘等级与耐压要求

　　尤其是电源输入端、隔离场景、车规或高压系统，绝缘要求不只是“能用”，而是必须符合规范。

　　5)重视一致性与批量稳定

　　工程上最怕的是样品好、量产差。超微晶磁芯材料和工艺稳定性会直接影响批量一致性。

　　七、使用与装配中的常见注意点

　　避免机械损伤磁芯：超微晶磁环通常较脆，跌落或夹持不当可能导致裂纹，影响磁性能与可靠性。

　　合理散热设计：磁芯损耗和铜耗都会带来温升，布局上要避免靠近高热源，必要时考虑风道或导热结构。

　　注意绕组固定与抗振：在工业和车载场景，振动会导致线圈松动、绝缘磨损，浸漆或固定工艺很重要。

　　防止高湿与污染：部分应用环境潮湿或粉尘较多，封装与表面防护会影响寿命。

　　EMI不是只靠一个电感解决：线圈是关键器件，但系统还需要配合电容、布局、接地、屏蔽等整体设计。
