坡莫合金磁芯到底是什么材料?它为什么在某些电磁设备里“特别好用”，但又不像铁氧体那样无处不在?

　　不少人第一次听到“坡莫合金(Permalloy)”会觉得陌生，但在磁屏蔽、精密传感、脉冲变压器、磁放大器、低频电感等领域，它却经常出现。要理解它的价值，关键在于它的“磁性格局”：高导磁、低矫顽力、低磁滞损耗，非常适合处理弱磁信号或追求高灵敏度的磁路设计。

　　一、基本概念：它和普通磁芯有什么不同?

　　坡莫合金通常指镍-铁系软磁合金(以Ni-Fe为主，有时会加入少量Mo、Cu等元素进行性能调整)。所谓“软磁”，强调的是材料在磁化与退磁过程中容易被磁化，也容易退磁——也就是常说的“磁性很软”。

　　和常见铁氧体磁芯相比，坡莫合金磁芯的典型差异在于：

　　导磁率(μ)可做得很高：在低场强下就能获得明显磁通变化，适合弱磁信号处理。

　　矫顽力(Hc)很低：磁滞回线更“瘦”，意味着更容易退磁、磁滞损耗更小。

　　饱和磁感应强度(Bs)通常较高：在某些低频、大磁通场景更有优势(具体数值与牌号和热处理有关)。

　　电阻率较低：这也带来一个现实问题——高频涡流损耗更显著，因此它并不是所有高频场合的首选。

　　一句话概括：坡莫合金磁芯更擅长“精细活”，尤其是低频、弱信号、高灵敏度磁路。

　　二、为什么坡莫合金“导磁率高”?从微观到宏观的直观理解

　　要通俗理解坡莫合金的优势，可以抓住两个点：磁畴壁运动容易、晶体与应力状态可被热处理“优化”。

　　磁畴壁更容易移动

　　软磁材料的磁化过程，很大一部分来自磁畴壁的位移。坡莫合金通过成分与组织控制，让磁畴壁移动阻力更小，所以在较小的磁场下，磁化就能发生明显变化，表现为高导磁率。

　　热处理对磁性能影响极大

　　坡莫合金的“好不好用”，往往不只看化学成分，更要看退火、消应力、磁场退火等工艺。合适的热处理能降低内应力、优化晶粒结构，从而显著降低矫顽力并提升导磁率。

　　这也是为什么同样写着“坡莫合金”，不同厂家的磁芯性能可能差距很大。

　　三、坡莫合金磁芯的核心优点：它解决了哪些工程痛点?

　　1. 高导磁率：弱磁也能“放大感觉”

　　在磁传感、低噪声放大、精密测量等领域，信号本来就很弱。磁芯导磁率高，意味着磁路更容易建立磁通，线圈的感应效果更明显，有助于提升灵敏度与信噪比。

　　2. 低矫顽力：磁滞小、重复性好

　　矫顽力低，通常对应更小的磁滞回线面积，材料在反复磁化时损耗更小、回线更稳定。对精密仪器来说，这种“可重复、低漂移”的特性很重要。

　　3. 可获得较高的饱和磁感应强度

　　在低频变压器、脉冲磁路等应用里，磁芯抗饱和能力很关键。某些坡莫合金牌号在这方面相对有优势，能在更高磁通密度下工作而不易饱和。

　　四、它的局限在哪里：为什么不是所有磁芯都用坡莫合金?

　　1. 高频涡流损耗问题

　　坡莫合金属于金属软磁材料，电阻率相对低，高频下涡流损耗容易上升。

　　因此在几十kHz到MHz的开关电源主功率磁芯领域，铁氧体往往更常见。坡莫合金更偏向低频、脉冲、精密弱磁等场景，或采用薄带叠片/层间绝缘来降低涡流。

　　2. 对加工应力敏感

　　坡莫合金的磁性能对机械应力很敏感：冲压、折弯、装配夹紧、浇封收缩等都会引入应力，导致导磁率下降、损耗上升。

　　所以它常常需要成形后再退火消应力，这会增加制造与交付成本。

　　3. 成本与工艺门槛较高

　　从材料成本、热处理设备、工艺控制到检测，坡莫合金磁芯通常比普通铁氧体或硅钢更“讲究”，适用面自然更偏向“需要它的人”。

　　五、常见形态与制造方式：坡莫合金磁芯是怎么做出来的?

　　坡莫合金磁芯常见的结构/形态包括：

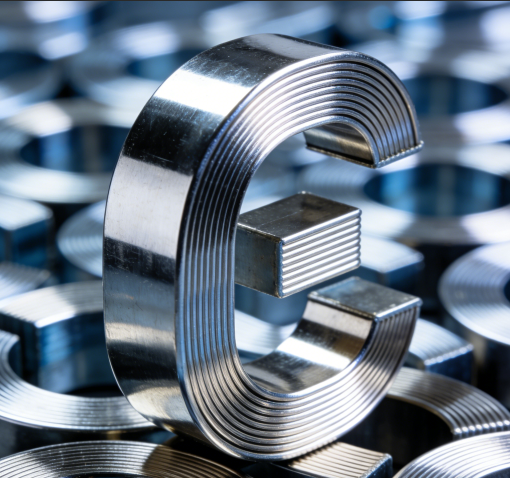

　　带材绕制磁芯(卷绕磁芯)

　　将坡莫合金薄带绕成环形或特定结构，层间可能做绝缘处理。

　　优点：磁性能好、可降低涡流(薄带化)。

　　适合：脉冲变压器、精密电感、磁放大器等。

　　叠片结构

　　类似硅钢片叠片思路，通过薄片减少涡流。

　　适合：低频变压器、磁路组件等。

　　实心加工件/屏蔽件

　　用于磁屏蔽罩、磁路导磁零件。

　　注意：实心件在交流高频下涡流更明显，但在屏蔽和静磁/低频方面常见。

　　无论哪种形态，退火与消应力处理通常是决定性能的关键步骤。

　　六、坡莫合金磁芯用在什么地方?

　　1. 磁屏蔽与弱磁环境保护

　　坡莫合金高导磁率使其对磁力线具有“引导能力”，常用于：

　　精密仪器的磁屏蔽罩

　　传感器外壳的磁干扰隔离

　　医疗、实验设备的弱磁环境构建(具体方案会结合结构与频率范围)

　　2. 电流互感器与高灵敏传感

　　在需要高灵敏度、低误差的测量中，坡莫合金磁芯能帮助：

　　提升低电流测量灵敏度

　　改善线性与重复性(取决于磁路设计与退火水平)

　　3. 脉冲变压器、磁放大器、低频电感

　　在脉冲磁路或低频电感中，坡莫合金的低损耗与较高导磁率能带来更好的性能表现。

　　不过具体是否选用，还要看工作频率、磁通密度、温升与成本目标。

　　4. 音频与精密模拟电路相关磁性元件

　　在音频、模拟信号处理等领域，对失真和噪声敏感，合适的坡莫合金磁芯可能带来更好的低频性能与稳定性(但同样取决于设计与工艺)。

　　七、选型怎么选：看哪些参数才不容易踩坑?

　　选坡莫合金磁芯时，别只盯着“导磁率很高”这一条。建议重点关注以下几类指标：

　　1. 初始导磁率 μi 与有效导磁率 μe

　　μi更偏材料本征与低场特性

　　μe与磁芯形状、气隙、装配方式有关

　　做电感/互感器时，真正决定电感量的往往是μe与磁路结构。

　　2. 矫顽力 Hc 与磁滞回线特性

　　Hc越低，通常磁滞损耗越小、重复性越好。做精密测量或低噪声应用时，这个指标往往非常关键。

　　3. 饱和磁感应强度 Bs

　　如果工作磁通密度接近饱和区，线性会变差、失真会增大、温升会上来。需要结合设计的最大磁通密度评估。

　　4. 损耗与频率范围

　　坡莫合金在高频下可能损耗上升，选型时要问清：

　　目标频率范围

　　对应条件下的损耗数据或曲线

　　是否为薄带绕制、层间绝缘方式如何

　　5. 退火状态与一致性

　　同一牌号，不同热处理会导致性能差异。实际采购中要关注：

　　是否有消应力退火/磁场退火

　　批次一致性与检测报告

　　加工后是否还需要二次退火

　　八、使用与装配注意事项：很多性能“掉下去”是装出来的

　　坡莫合金磁芯常见的“性能变差”，往往发生在装配与封装环节：

　　避免机械夹紧与硬性固定

　　过紧的卡扣、螺丝压紧、灌封收缩，都可能引入应力，使导磁率下降、损耗上升。

　　尽量减少冲击、摔落与强力敲击

　　软磁合金对微结构和应力变化敏感，粗暴操作会带来不可逆影响。

　　注意温度与环境稳定性

　　高温环境可能影响材料状态与绝缘材料性能;若用于精密测量，还要关注温漂与长期稳定性。

　　设计时考虑气隙与线圈分布

　　坡莫合金导磁率高，磁路“很敏感”，气隙、绕组位置、漏磁路径都会明显影响结果。需要在结构上做好可重复性。

　　九、常见误区：听起来对，实际容易翻车

　　误区1：导磁率越高越好

　　导磁率高不等于一切都好。过高的导磁率在某些应用中会带来：

　　更易受应力与外界磁场影响

　　更可能在较小直流偏置下出现非线性

　　实际要结合直流偏置、线性要求、频率与损耗综合判断。

　　误区2：拿坡莫合金直接替换铁氧体

　　材料体系不同，损耗机制、频率适配、绕制方式都不同。替换前必须验证：频率、温升、饱和、效率与一致性。

　　误区3：只看牌号，不看工艺

　　坡莫合金的“灵魂”往往在退火与应力控制上。只看材料牌号，忽略工艺与检测，风险很高。

　　结语：坡莫合金磁芯的价值，在于它擅长“高灵敏、低损耗、弱信号”

　　坡莫合金磁芯不是万能磁芯，但在需要高导磁率、低矫顽力、低磁滞损耗的场合，它往往能发挥独特优势：磁屏蔽、精密传感、低频电感、脉冲磁路等领域都很常见。真正用好它，关键不只是“选对材料”，更要在频率范围、损耗、饱和、工艺退火、装配应力这些细节上做到位。
