你有没有想过，为何现在的开关电源、充电器、逆变器体积越来越小、功率越来越大，却还能保持稳定安静地运行?在这些电路的关键位置上，往往藏着一个不起眼的小角色——纳米晶磁环电感。它到底是什么?和普通电感、铁氧体磁环有什么不同?为什么越来越多高端电源开始用它?

　　一、什么是纳米晶磁环电感?

　　先说“纳米晶”是什么

　　纳米晶是一类软磁合金材料，通过特殊的冶金和热处理工艺，在金属内部形成纳米级(几十纳米量级)的晶粒结构。晶粒越细越均匀，磁性能通常越好，损耗越低。

　　再看“磁环电感”这个结构

　　把导线绕在一个环形磁芯上，就形成了磁环电感。

　　磁芯材料不同(铁氧体、铁粉芯、纳米晶等)，电感的性能就会有明显差异。

　　合在一起：纳米晶磁环电感

　　简单说，就是在纳米晶磁环上绕制的电感器件。

　　它可以用作：

　　共模电感(EMI滤波)

　　差模电感

　　储能电感 / 扼流圈

　　输出滤波电感等

　　在高频、高功率、对效率和EMI都很敏感的电源里，纳米晶磁环电感正越来越多地替代传统磁芯电感。

　　二、纳米晶磁环电感“强”在哪里?

　　从材料到器件，它有几大核心优势：

　　高磁导率，电感值轻松做大

　　同样尺寸下，纳米晶磁芯的磁导率通常高于铁粉芯、部分铁氧体材料。

　　在设计中可以用更少匝数实现需要的电感值：

　　减少铜线长度 → 降低铜损

　　降低直流电阻(DCR) → 提高效率

　　体积有机会做得更小

　　损耗低，高频下也“淡定”

　　纳米晶材料对高频磁场的响应好，磁芯损耗小。

　　在几十千赫兹甚至更高频率下，温升控制能力更强。

　　对于长时间满载运行的电源来说，温升是影响寿命的重要指标之一。

　　宽频段抑制能力好

　　纳米晶磁环电感常用在输入端做共模电感或差模电感，可以同时覆盖：

　　工频噪声

　　开关频率及其谐波

　　较高频的干扰成分

　　这对满足安规和EMC标准非常关键。

　　饱和磁感应强度高，抗大电流冲击

　　在大电流、高磁通密度条件下不容易饱和。

　　一旦磁芯饱和，电感瞬间下降，可能导致纹波变大、噪声增加甚至电路异常。

　　高Bs(饱和磁感应强度)让纳米晶磁环电感在大电流输出、高功率场合更靠谱。

　　体积小、功率密度高

　　在同样电感量、同样电流能力前提下，纳米晶磁环电感常常能做到更小、更轻。

　　有利于实现高功率密度设计：例如服务器电源、通信电源、车载OBC等。

　　三、纳米晶磁环电感的结构与关键参数

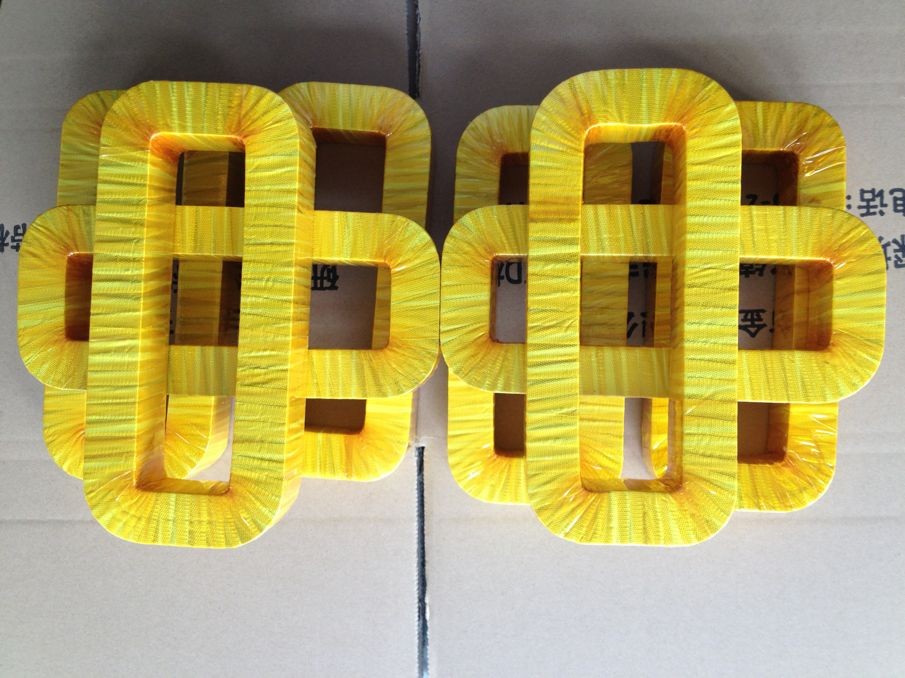

　　磁芯尺寸与形状

　　一般用环形结构，常见尺寸参数包括外径、内径、高度。

　　外径越大、截面积越大，通常越能承受较大电流、较高磁通。

　　但体积和成本也随之提升，需要在成本与性能之间平衡。

　　磁导率(μ)

　　决定在一定匝数下能获得多大电感量。

　　不同牌号、不同工艺的纳米晶材料磁导率不同，有适合做共模电感的高μ材料，也有适合储能电感的中等μ材料。

　　饱和磁感应强度(Bs)

　　直接关系到电感在大电流下是否容易“顶不住”。

　　设计时要根据最大工作电流、峰值电流来评估磁芯是否会接近饱和。

　　损耗(Pc)与温升表现

　　在目标工作频率和磁通密度下，磁芯损耗越低越好。

　　实际使用中，往往通过样品测试来看：在某个功率和环境温度下，电感温升是多少。

　　电感量(L)与匝数(N)

　　电感量、匝数、磁芯尺寸三者之间是一个平衡：

　　L太小：滤波、储能效果不够;

　　N太多：铜损大、绕不下、体积变大。

　　纳米晶高磁导率的优势在于：可以用更少匝数实现所需电感。

　　铜线规格与绝缘

　　要根据工作电流和允许温升来选铜线截面积。

　　磁芯表面需要可靠绝缘层，防止漆包线与磁芯之间击穿。

　　对于高压场合，还要校核线间耐压和爬电距离。

　　四、纳米晶磁环电感的典型应用

　　开关电源输入端——共模/差模电感

　　抑制由整机向电网传导的电磁干扰(EMI)。

　　帮助电源通过各种EMC标准测试。

　　纳米晶磁环电感在这类应用中，兼顾高阻抗、低损耗和小体积。

　　PFC电路和大功率变换器中的扼流圈

　　在主动功率因数校正(PFC)电路中用作储能电感/扼流圈。

　　在光伏逆变器、储能变流器中用于直流侧滤波。

　　需要承受较大直流电流和开关频率下的纹波电流，纳米晶的高Bs、高磁导率就体现出优势。

　　新能源与车载电源

　　车载OBC、DC-DC转换器中的输入滤波电感、输出滤波电感。

　　新能源汽车系统对效率、体积、可靠性都有很高要求，纳米晶磁环电感能帮助实现更紧凑、更高效的电源设计。

　　通信与服务器电源

　　用在基站电源、服务器电源、存储电源等高可靠、高稳定性场景。

　　高频、小型化、高功率密度是这些产品的特点，而这正是纳米晶磁环电感适合发挥的舞台。

　　工业控制与变频设备

　　变频器、伺服驱动器的输入输出滤波电感，抑制工频谐波和高频干扰。

　　工业现场电磁环境复杂，抗干扰能力非常重要，纳米晶磁环电感有助于提升系统的可靠性。

　　五、纳米晶磁环电感与其他磁芯电感的对比

　　1. 与铁粉芯电感对比

　　铁粉芯优点：价格相对便宜，工艺成熟，适合大电流应用。

　　主要不足：磁导率低，高频损耗较大，尺寸一般较大。

　　纳米晶优势：

　　更高磁导率 → 电感量更容易实现

　　高频损耗更低 → 温升控制更好

　　在同样性能下，有机会做得更小、更轻

　　2. 与传统铁氧体磁环电感对比

　　铁氧体优点：高频特性好、成本低，在中小功率滤波应用中非常常见。

　　不足：饱和磁感应强度较低，在大电流场合容易接近饱和。

　　纳米晶优势：

　　更高的Bs和良好的软磁性能，使其更适合集成在高功率、高电流场景。

　　在需要同时兼顾体积、电感量和电流承载能力时，纳米晶磁环电感更有优势。

　　3. 与非晶磁芯电感对比

　　非晶合金和纳米晶在很多特性上接近，是一类“亲戚”材料。

　　纳米晶在晶粒控制和高频性能方面往往更进一步：

　　高频损耗更低

　　磁性能更容易稳定和优化

　　总体来说，如果对成本敏感、功率不大，传统磁芯电感仍有空间;一旦涉及高频+高功率+高效率+紧凑体积，纳米晶磁环电感往往会是更优选项。

　　六、纳米晶磁环电感的选型思路

　　确定应用角色

　　是做共模电感、差模电感，还是储能电感、扼流圈?

　　不同用途对磁导率、饱和磁感应强度的要求不一样。

　　明确电气指标

　　需要多大的电感量(L)?

　　最大连续工作电流、多大纹波电流?

　　目标开关频率范围?

　　评估温升和损耗

　　在设计输入电压、输出功率和冷却条件下，电感大概会处于什么温度?

　　数据手册和样品测试的温升结果是否满足整机的温度要求?

　　体积与安装方式

　　PCB布局给了多大空间?

　　立式还是卧式安装?是否有高度限制?

　　插件还是需要定制结构件固定?

　　安全与认证要求

　　是否应对安规、电磁兼容认证?

　　对耐压、绝缘距离是否有特殊要求?

　　通过这些问题，基本可以确定纳米晶磁环电感的规格范围，再结合厂家提供的样品测试，完成最终定型。

　　在选型说明里加入诸如“纳米晶磁环电感原理”、“纳米晶磁环电感应用”、“纳米晶磁环电感选型”等关键词，也有利于后续文档和资料在搜索中被快速找到。

　　七、发展趋势与应用前景

　　配合宽禁带器件，走向更高频

　　SiC、GaN等器件推动电源开关频率不断提升，传统磁性材料逐渐吃力。

　　纳米晶磁环电感将继续向更低损耗、更高工作频率方向演进。

　　更高功率密度，更小体积

　　不论是服务器电源、通信电源还是车载电源，行业都在追求“更小、更轻、更高功率”。

　　纳米晶磁环电感凭借高Bs、高磁导率和良好的高频性能，是实现高功率密度的重要一环。

　　成本与性能平衡优化

　　随着生产工艺的成熟和规模扩大，纳米晶材料成本有望逐步下降。

　　在整机视角下，高效率带来的能耗节约、散热成本降低，往往能抵消部分器件成本的增加。
