你有没有好奇，电源板上那些不起眼的黑色小环，为什么能让设备在高频、高功率下依然稳定安静地工作?这些“小环”里，有一类越来越常见的关键器件——超微晶磁环线圈。它到底“超”在哪里?和普通磁环有何不同?又为什么被广泛用在高端电源、新能源和通信设备中?

　　下面就从多个角度，系统拆解这个元件。

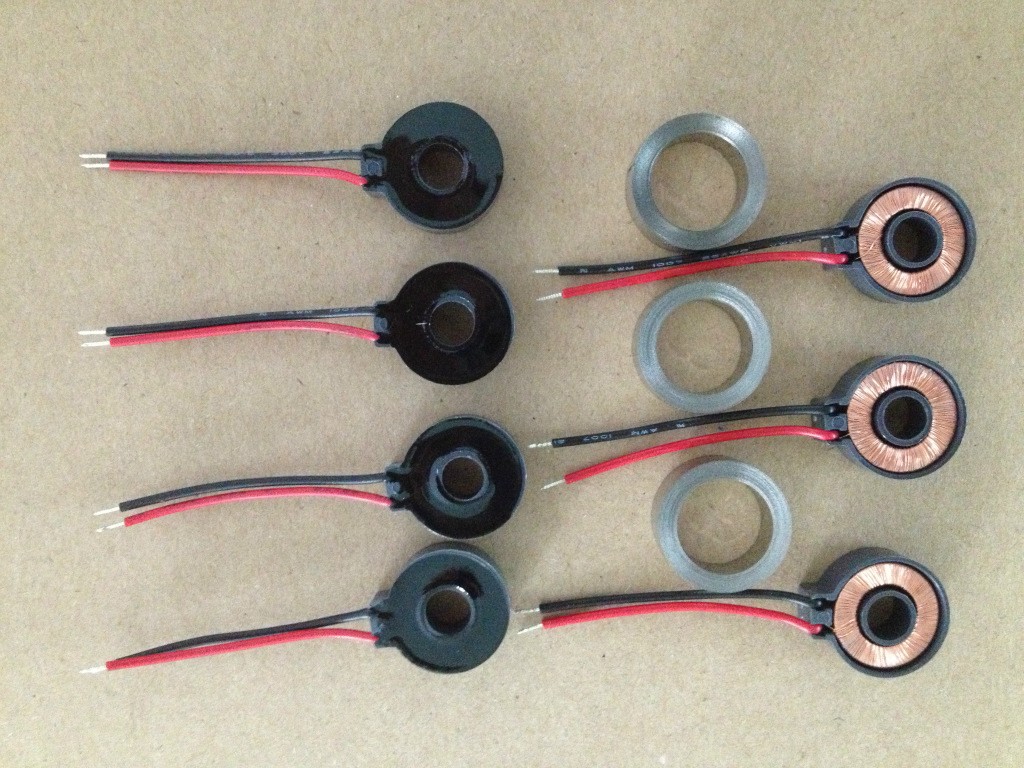

　　一、什么是超微晶磁环线圈?

　　1、概念

　　磁环线圈：在磁性材料做成的环形磁芯上绕制导线形成的线圈，是常见的电磁元件。

　　超微晶磁环：在普通纳米晶、铁粉芯等基础上，通过特殊合金配方和热处理工艺，形成更细致、更均匀的纳米晶粒，具备更高的磁导率、更低损耗和更好的高频特性。

　　“超微晶”三个关键词

　　晶粒更细：晶粒尺寸更小、更均一，有利于降低磁滞损耗、提高软磁性能。

　　损耗更低：在高频、高磁通密度下发热更少。

　　频宽更大：兼顾低频滤波和高频噪声抑制。

　　线圈+磁环=性能放大器

　　单独的线圈电感较小、易受干扰;磁环单独无法工作。将导线绕在超微晶磁环上，形成电感元件或共模电感，用来滤波、储能、抑制电磁干扰(EMI)，性能远超普通磁芯线圈。

　　二、超微晶磁环线圈的核心特点

　　高磁导率，电感更容易做大

　　在相同尺寸的磁芯上，超微晶材料可以获得更高的电感值。

　　设计时绕线圈数可以减少，降低铜损、减小体积。

　　低损耗、低温升

　　高频下磁芯损耗小，整体发热少，有利于提高设备可靠性和寿命。

　　对于长时间满载运行的电源、逆变器来说，温升控制非常关键。

　　宽频段抑制能力

　　从工频、开关频段到射频段噪声，都有良好抑制效果。

　　在开关电源输入端，用作共模电感时，可以有效抑制传导干扰，提升EMC表现。

　　体积小，功率密度高

　　同等电感和电流能力下，可以做得更小、更轻。

　　方便高功率、小体积电源设计，比如服务器电源、车载电源模块等。

　　稳定性好、一致性高

　　材料工艺稳定后，磁性参数批次波动小，给批量生产带来可靠的一致性。

　　有利于控制产品参数误差，使整机性能更加可控。

　　三、它主要用在哪些场景?

　　高频开关电源

　　用作共模电感：抑制输入输出端的共模干扰，满足各类EMC/EMI标准。

　　用作储能电感、滤波电感：与电容配合形成LC滤波，提升输出纹波指标。

　　新能源与汽车电子

　　光伏逆变器、储能变流器中的滤波电感、扼流圈。

　　车载OBC(车载充电机)、DC-DC转换器中的高频磁性元件。

　　新能源汽车高压系统对效率、体积、可靠性要求极高，超微晶磁环线圈优势明显。

　　通信与服务器设备

　　5G基站电源、服务器电源中，用于PFC电路、DC-DC模块的滤波和EMI抑制。

　　高频、高功率密度场景下，兼顾小体积与高效率。

　　工业控制与变频设备

　　变频器、伺服驱动器的输入输出滤波、EMI抑制。

　　工业现场干扰多，对抗干扰能力要求高，超微晶磁环线圈可以提升系统电磁兼容性。

　　民用电子与家电

　　高端电视、电冰箱、空调的电源滤波。

　　智能家居设备中，保证设备对电网的“干扰少”，也不怕电网噪声。

　　四、与普通磁环线圈的对比

　　与铁粉芯磁环对比

　　铁粉芯优点：价格低、工艺成熟。

　　不足：高频损耗大，体积一般较大。

　　超微晶优势：在更高频段依然保持较低损耗，磁导率高，能在更小体积下实现同等甚至更高的性能。

　　与普通纳米晶磁环对比

　　普通纳米晶：性能已经不错，但在高频段和损耗控制上仍有提升空间。

　　超微晶：在晶粒尺寸、内部应力等方面进一步优化，在高频和高磁通条件下性能更突出，温升更低。

　　与铁氧体磁环对比

　　铁氧体优势：高频特性好、成本较低。

　　不足：在高磁通密度下易饱和，适合中小功率场景。

　　超微晶磁环线圈兼具高磁导率和较高饱和磁感应强度，更适合大电流、高功率应用。

　　综合来看

　　如果只是普通低功率滤波，传统磁芯也能满足。

　　一旦涉及高功率、高频、小体积、高可靠这些关键词，超微晶磁环线圈的优势就非常明显。

　　五、结构设计与关键参数

　　磁芯尺寸与形状

　　常见为环形磁芯(外径、内径、高度为主要尺寸参数)。

　　外径越大，可承受的电流通常越高，但体积和成本也随之增加。

　　还要考虑安装方式：立式、卧式、插件、贴片等。

　　磁导率(μ)和初始磁导率

　　磁导率越高，在同样匝数下电感值越大。

　　初始磁导率的稳定性关系到电感在不同温度、频率下的变化。

　　饱和磁感应强度(Bs)

　　决定磁芯在大电流冲击时是否容易饱和。

　　一旦饱和，电感急剧降低，滤波、储能效果变差，还可能引发噪声和异常。

　　损耗(Pc)与温升

　　损耗越低，磁芯越不容易发热。

　　在大功率、高频应用中，要特别关注这一点，避免磁环长时间高温导致材料性能衰减、绝缘老化。

　　电感量与匝数

　　设计时需要在电感量、匝数、导线截面之间平衡：

　　电感太小，滤波和储能不足;

　　匝数太多，铜损增加，尺寸变大。

　　充分利用超微晶材料高磁导率的优势，可以在较少匝数下获得足够的电感。

　　绝缘与绕线工艺

　　导线多采用漆包线，要求耐温、耐电压。

　　磁芯表面需要可靠的绝缘层，防止线圈与磁芯之间击穿。

　　高品质的绕线工艺有助于降低漏感、控制分布电容，改善高频特性。

　　六、使用超微晶磁环线圈有哪些实际好处?

　　电源更安静

　　EMI更低，通过各类安规和电磁兼容测试更容易。

　　用户体验上表现为：电器不“啸叫”、不干扰其他设备，电视不花屏，音响不“嗡嗡叫”。

　　效率更高、节能省电

　　损耗小意味着在同样输入功率下，可用在负载上的功率更多。

　　对于长期运行的设备，如服务器、基站、工控设备，小小的效率提升累积起来就是可观的能耗节约。

　　可靠性更好、寿命更长

　　磁芯温升低，对周围元件的热影响小。

　　长期在高温环境中工作时，性能衰减更慢，设备整体寿命延长。

　　设计更自由

　　更高的功率密度让工程师在体积和性能之间有更大伸缩空间。

　　可以用更小的体积实现原来同等功率，或在相同空间上实现更高功率。

　　七、如何初步判断一颗超微晶磁环线圈是否合适?

　　应用场景和目标

　　是做EMI共模滤波，还是储能电感/扼流圈?

　　工作频率范围是多少?开关频率大概在哪个区间?

　　电流和功率

　　最大工作电流、峰值电流是多少?

　　对温升的要求有多严格?

　　体积与安装方式

　　有多少安装空间?

　　是要插件式还是贴片式?立式或者卧式有无特殊要求?

　　电感量与频率特性

　　需要的电感量是多少?

　　在实际工作频率下，电感保持度和损耗表现如何?

　　认证与可靠性要求

　　是否涉及安规认证(如家电、车规、通信设备等)?

　　是否需要通过长时间高温老化、冲击、高湿度等可靠性测试?

　　通过这些问题，可以快速缩小选择范围，再根据样品测试结果进行最终定型。

　　八、未来发展趋势

　　向更高频率、更高功率密度发展

　　随着半导体器件向SiC、GaN等宽禁带材料发展，开关频率不断提升，对磁性材料性能要求也越来越高。

　　超微晶磁环线圈会继续朝着更低损耗、更高频、体积更小的方向演进。

　　综合成本与性能平衡

　　虽然超微晶材料成本相对传统磁芯更高，但随着工艺成熟和规模化生产，整体成本在逐步下降。

　　在整机层面看，高效率、高可靠性往往能抵消部分材料成本因素。

　　定制化、模块化设计

　　根据不同客户的电路拓扑、工作条件，提供定制化磁环线圈方案，提升系统整体性能。

　　与电源模块、滤波模块高度集成，形成标准化产品。
