你有没有遇到过这种情况：电源一开机就嗡嗡响、设备一跑满载就发热、EMI测试总在某个频段卡住，怎么换磁环都不理想?这时候，很多工程师会把目光转向一种“看着不起眼、效果却很顶”的元件——纳米晶磁环电感。它既可以做共模电感的磁芯，也能做储能电感或滤波磁环，在高功率、高电流、高效率的电源系统里非常常见。

　　一、纳米晶磁环电感是什么：先说“纳米晶”再说“磁环”

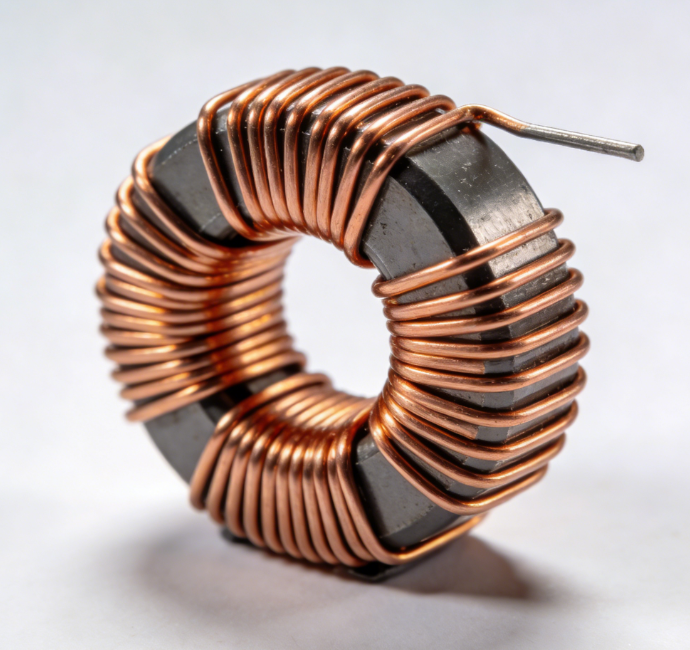

　　纳米晶磁环电感通常指：以纳米晶软磁材料作为磁芯(做成环形磁环)，外面绕上导线形成的电感器件，或直接用纳米晶磁环作为滤波/抑制器件的核心材料。

　　所谓“纳米晶”，并不是表面镀了一层纳米涂层，而是指磁性合金材料内部的晶粒尺寸达到纳米级(通常是几十纳米量级)。这种微观结构让它兼具一些很“矛盾”的特性：

　　磁导率很高(更容易“导磁”)

　　损耗相对低(在较宽频段表现更稳)

　　饱和磁感应强度较高(抗饱和能力好)

　　温度稳定性通常也不错(比某些传统材料更耐热漂)

　　做成磁环(环形磁芯)后，磁路闭合、漏磁小、抗干扰能力强，再配合绕组，就构成了各种电感器件：共模电感、差模电感、滤波电感、储能电感等。

　　二、它为什么“好用”：纳米晶磁环的优势从哪来：

　　1)同样体积下，电感更容易做到位

　　纳米晶材料的高磁导率，让你在同样绕组匝数与磁芯尺寸下，更容易获得需要的电感量。对于空间紧张的电源设备，这是实打实的优势。

　　2)抑制干扰更“狠”，尤其是共模噪声

　　在EMI滤波里，纳米晶磁环常用于共模电感磁芯：对共模噪声阻抗提升明显，能在一些频段把“顽固尖峰”压下去。很多时候，同尺寸下它比铁氧体更容易出效果。

　　3)抗饱和能力更强，适合大电流场景

　　相较部分高磁导铁氧体，纳米晶材料往往有更高的饱和磁感应强度。在大电流、强磁场工况下，不容易一上负载电感就掉得厉害，系统更稳定。

　　4)损耗控制更友好，效率更容易守住

　　电感不是越大越好，损耗(铜损+铁损)才是发热的根源。纳米晶在一定频段下的损耗表现更均衡，尤其在高功率电源、PFC、逆变等场景，能帮助降低温升。

　　三、纳米晶磁环电感常见用途：不止“套在线上”那么简单

　　1)EMI滤波：共模电感/共模扼流圈

　　典型应用：开关电源输入端、逆变器输入输出、充电桩、电机驱动等

　　作用：提高共模阻抗，抑制传导干扰，提高EMI通过率

　　2)差模滤波与储能电感

　　典型应用：DC-DC、PFC电感、输出滤波电感

　　作用：平滑电流纹波、储能、改善输出品质

　　说明：能不能用纳米晶做储能电感，取决于结构与是否有气隙设计，并不是“有纳米晶就能储能”。

　　3)大电流电缆的抑制磁环(穿心磁环)

　　典型应用：伺服驱动、电机线束、通信线束、车载高压系统

　　作用：抑制高频噪声，减少线束辐射与传导干扰

　　4)高频变换场景的磁性器件

　　在一些中高频功率变换系统里，纳米晶磁芯可用于变压器/电感的磁芯方案选择(具体要看频段与损耗曲线)。

　　四、关键性能指标怎么读：选型别只看“电感量”

　　1)磁导率 μ(以及一致性)

　　磁导率高，意味着更容易获得电感量。但越高也不一定越好：高μ材料在某些场景可能更敏感，设计要更稳妥。更重要的是批次一致性，尤其是量产。

　　2)饱和特性(Bsat / Isat)

　　如果电感用于大电流回路，最怕的是一上负载电感量大幅下降，引起纹波变大、控制环路发飘、温升升高。要关注磁芯与结构的抗饱和能力。

　　3)损耗与温升(铁损+铜损)

　　同样的电感量，不同磁芯损耗可能差很多。实际应用要结合工作频率、磁通密度、波形(正弦/方波/三角波)去估算。

　　4)直流电阻 DCR(绕组电阻)

　　DCR决定铜损，直接影响效率和温升。大电流电感尤其要盯紧这项，线径、绕法、并绕、绞线/扁线都会影响DCR。

　　5)工作频段与阻抗曲线(针对EMI用途)

　　做EMI抑制时，看“电感量”不够，要看阻抗随频率变化的曲线。你要压的是哪段噪声，磁环在那段有没有足够阻抗，才是关键。

　　五、纳米晶 vs 铁氧体 vs 铁粉芯：该怎么选更靠谱

　　铁氧体磁环：成本友好、应用广，高频性能不错，但大电流下容易更早进入饱和区(具体看材料牌号)。

　　铁粉芯/铁硅铝/MPP等：适合储能电感，直流偏置性能好、可做分布气隙，但高频损耗与体积可能需要权衡。

　　纳米晶磁环：高磁导、较高饱和、损耗较均衡，尤其在共模滤波、较宽频段抑制与高功率系统里优势明显，但成本通常更高，对工艺与选型也更讲究。

　　简单建议：

　　EMI共模抑制、功率大、空间紧：优先考虑纳米晶方案;

　　储能电感、直流偏置很强、纹波电流大：更多人会从铁粉芯/坡莫合金类入手，再评估是否需要纳米晶结构方案。

　　六、选型实战：按场景抓重点，效率更高

　　场景1：开关电源/逆变器输入EMI不过

　　重点关注：

　　共模噪声频段(测试报告里的超标点)

　　纳米晶共模电感的阻抗曲线是否覆盖该频段

　　绕法(双绕同向/反向)、匝数、漏感与寄生电容的平衡

　　建议做法：先用频谱/接收机锁定“超标频段”，再反推需要的阻抗，而不是凭经验盲换磁环。

　　场景2：大电流DC-DC输出电感发热

　　重点关注：

　　Isat与电感衰减曲线

　　DCR与散热条件

　　工作频率下的铁损

　　建议做法：把温升分解成“铜损占多少、铁损占多少”，再决定是换线径/绕法，还是换磁芯材料。

　　场景3：线束噪声、传感器误触发

　　重点关注：

　　线束上的噪声频率成分

　　穿心磁环的尺寸与穿线匝数(多穿几圈阻抗会显著增加)

　　安装位置(靠近噪声源往往更有效)

　　建议做法：能多绕一圈就别只套一圈，空间允许时效果差异很明显。

　　七、常见误区与坑：很多“效果不好”是用法不对

　　1)只看电感量，不看频率阻抗

　　EMI问题不是直流问题，关键在频段。阻抗曲线才是真指标。

　　2)匝数加多了，反而效果变差

　　匝数增加会提高低频阻抗，但寄生电容也会上升，可能导致高频段阻抗下降，甚至出现谐振尖峰。

　　3)磁环装得离噪声源太远

　　线束上随便找个位置套磁环，效果可能很有限。靠近开关节点、驱动器出口、干扰源边缘通常更有效。

　　4)忽略温升与绝缘等级

　　高功率场景下，磁芯温升、绕组绝缘、胶带耐温都要匹配，否则短期能用，长期会出问题。

　　5)以为纳米晶万能

　　纳米晶确实强，但并不是任何频段都无敌，也不一定最省成本。设计上还是要回到“噪声频段、偏置电流、温升目标、空间成本”。

　　纳米晶磁环电感的优势很明确：高磁导、较强抗饱和、抑制干扰能力突出、在高功率系统里更容易兼顾效果与温升。但它真正的价值，不在“材料听起来高级”，而在你能否用数据把它放到正确的位置：

　　EMI超标的频段在哪里?

　　需要多大的阻抗?

　　直流偏置和纹波电流有多大?

　　温升与效率目标是什么?
