同样做一个磁芯，为什么有的器件一上电就灵敏、噪声低、漂移小，而有的却容易饱和、温漂明显、还对外界磁场特别敏感?很多时候，差距来自材料。坡莫合金(Permalloy)属于高镍软磁合金家族，最被人记住的标签就是“高磁导率”。但真正把坡莫合金铁芯用好，远不止看一个磁导数字：合金成分、冷加工应力、退火工艺、形状与气隙、频率范围、屏蔽与装配方式都会影响最终表现。

　　一、坡莫合金到底是什么：软磁材料里的“灵敏派”

　　坡莫合金一般指以镍(Ni)为主、铁(Fe)为辅的软磁合金体系，常见含镍量较高(例如高镍坡莫体系)，特点是：

　　磁导率高：在弱磁场下更容易被磁化，磁路“更顺”

　　矫顽力低：磁滞回线窄，磁化/退磁更容易，损耗更小

　　剩磁低、噪声小：适合需要小信号、高线性的场合

　　可做高性能磁屏蔽：外界磁场更容易被引导“走材料内部的路径”

　　但它也有明显的代价：材料相对娇气，对加工应力敏感，频率上升后性能未必比铁氧体划算;同时成本也普遍高于常规硅钢、纯铁或普通铁粉芯。

　　二、为什么坡莫合金铁芯“很能打”：关键性能拆开看

　　1)高磁导率：小信号更灵

　　对弱磁场或小电流变化的感知更敏锐，这也是它常出现在：

　　精密互感器、零序电流检测

　　磁通门、磁阻类传感器的磁路部件

　　低噪声信号电感、音频/测量用变压器等

　　2)低矫顽力与低磁滞损耗：失真更小

　　在交流磁化下，磁滞回线越“瘦”，能量损耗越小，波形失真越轻。对音频、计量、微弱信号处理尤其友好。

　　3)屏蔽能力：更擅长“导磁”而不是“挡磁”

　　磁屏蔽常见两条路线：

　　高磁导材料引导磁力线(坡莫合金擅长)

　　高饱和材料承受强磁场(强场下要靠结构与多层策略)

　　坡莫合金屏蔽的直觉是：让磁场“愿意走你身上”，而不是乱穿设备。

　　4)但要注意：高磁导≠万能

　　它并不意味着“任何电感都该用坡莫”。因为磁导太高也会带来：

　　更容易因直流偏置导致工作点移位

　　磁路对装配间隙更敏感(微小气隙就能改变整体磁导)

　　对外界磁场耦合更强(需要屏蔽/布局配合)

　　三、坡莫合金铁芯常见形态：你见过的不止一种

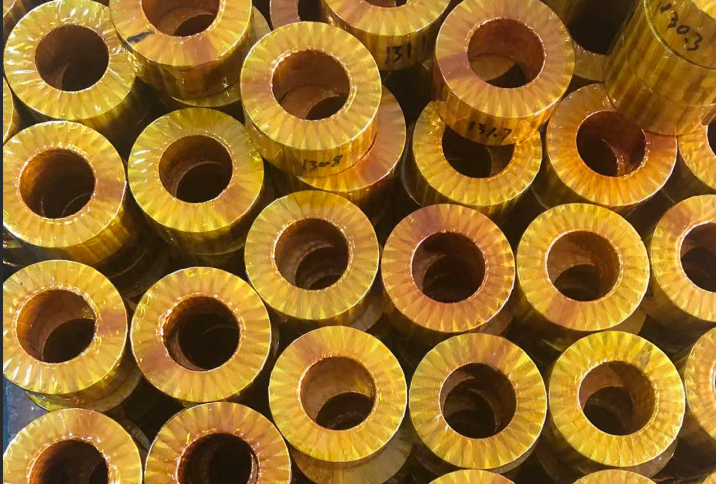

　　带材绕制环形磁芯

　　带材卷绕后再热处理，常用于互感器、磁屏蔽环、精密磁路。环形磁路闭合、漏磁小，是优势。

　　薄片叠片/冲片结构

　　类似硅钢叠片思路，适用于某些磁路结构或屏蔽件，但需要控制涡流损耗与叠片绝缘。

　　屏蔽罩/屏蔽盒(坡莫合金屏蔽件)

　　用于磁敏传感器、精密仪表、医学设备等对外磁干扰敏感的场合。

　　粉末冶金或特殊成形件(较少见)

　　某些特殊需求会采用复合工艺，但性能与成本要具体评估。

　　四、制造与热处理：坡莫合金“性能从退火里长出来”

　　坡莫合金最大的工程特性之一是：它的磁性能对加工应力与组织状态极其敏感。你在切割、冲压、弯折、焊接、装配中引入的残余应力，会显著抬高矫顽力、拉低磁导，导致同批材料“测出来差一大截”。

　　1)为什么需要退火?

　　退火的目的通常包括：

　　消除冷加工应力

　　调整晶粒与晶体取向

　　在某些体系下形成更利于软磁性能的组织状态

　　对很多高性能坡莫合金来说，最终磁性能往往取决于最后一次关键退火，工艺窗口、气氛控制、温度曲线、冷却方式都可能影响结果。

　　2)为什么有的铁芯“刚装上就变差”?

　　常见原因有：

　　夹紧过猛、点胶硬化收缩、外壳压装造成应力

　　外层绝缘包带过紧

　　运输跌落或装配碰撞引入局部塑性变形

　　所以坡莫合金铁芯常见的装配建议是：避免硬压、避免刚性束缚、减少冲击，必要时做结构缓冲。

　　五、应用场景：哪些地方用坡莫合金铁芯更划算

　　1)计量与检测：追求灵敏与低误差

　　电流互感器(小电流检测、漏电/零序)

　　精密电压/电流采样的磁件

　　传感器磁路(提高信噪比、降低漂移)

　　2)音频与低频信号磁件：追求低失真

　　音频变压器、低频扼流圈等场合，坡莫合金的低磁滞损耗与高磁导能改善低频性能与失真表现。

　　3)磁屏蔽：保护“怕磁”的器件

　　磁敏传感器、电子罗盘、磁通门

　　高精度时钟、测量仪表

　　需要降低环境磁扰的实验设备

　　4)科研与特殊磁路

　　需要非常高磁导、非常低噪声的磁路系统里，坡莫合金是常见选择。

　　六、不太适合的场合：别把坡莫合金当“通用磁芯”

　　1)高频功率电感/变压器

　　频率上去后，涡流损耗、材料损耗与结构损耗会变得更显著。很多开关电源主磁件更偏向铁氧体、纳米晶、铁粉芯等体系，各有其性价比与频段优势。

　　2)强直流偏置、大电流储能电感

　　坡莫合金一般更擅长“小信号高灵敏”，在需要大量储能、承受大直流偏置的场合，铁粉芯/坡莫合金粉芯(若讨论的是某些粉芯体系)或其他材料可能更合适。选型要看是否需要气隙、是否要抗饱和、是否更看重直流叠加特性。

　　3)对机械强度、耐冲击要求很高的环境

　　坡莫合金对形变敏感，结构上要更细致地保护，否则性能漂移会让你头疼。

　　七、选型要点：别只问“磁导多少”，要问这几件事

　　工作频率范围：低频、工频、音频还是几十kHz以上?

　　是否有直流偏置：电流大小、允许的电感衰减曲线

　　对线性与噪声的要求：是否要低失真、低噪声、低漂移

　　形状与尺寸：环形、屏蔽罩、叠片结构?气隙怎么处理?

　　装配方式：是否会引入应力?是否需要软性固定或隔振

　　一致性与批次控制：同一工艺路线的供应稳定性往往比单次指标更重要

　　后处理与表面绝缘：是否需要耐温、耐潮、防锈、绝缘包带等

　　工程上最常见的错误是：只对比“初始磁导率”或“最大磁导率”，忽略了实际工作点、偏置与装配应力，导致样品很漂亮，量产或装机后表现大幅下滑。

　　八、常见问题与排查：遇到性能漂、噪声大时怎么想

　　1)磁导不达标/损耗变大

　　是否经历了冲压、弯折、压装等引入应力的过程?

　　最后一道退火是否到位?工艺是否一致?

　　绝缘包带或灌封材料是否收缩拉扯?

　　2)互感器线性差、低频失真

　　是否出现偏磁(直流分量)导致工作点偏移?

　　是否需要引入可控气隙来改善线性?

　　绕组是否对称、是否存在漏磁路径?

　　3)磁屏蔽效果不稳定

　　屏蔽件是否有缝隙、开孔过大、搭接不连续?

　　多层屏蔽是否合理(内层高磁导+外层高饱和的组合)?

　　安装是否让屏蔽件产生形变或硬压?

　　坡莫合金铁芯的价值在“高灵敏与低噪声”，难点在“工艺与装配”

　　坡莫合金铁芯最突出的优势是：在弱磁、小信号、低噪声场景下提供更顺畅的磁路，让检测更灵敏、失真更小、屏蔽更有效。但它也很挑剔：加工与装配引入的应力、退火一致性、磁路气隙与结构细节都会直接改变性能。
