一、为什么越来越多人在问：要不要上“纳米晶磁环电感”?

　　你有没有遇到过这样的场景：

　　同样是做开关电源、逆变器、电机驱动或充电桩，有的工程师坚持用传统铁氧体磁环电感，有的则强烈推荐纳米晶磁环电感，理由是体积更小、温升更低、抗干扰更好。

　　那到底什么是纳米晶磁环电感?它凭什么在电源设计、EMI 滤波、新能源应用里越来越常见?

　　要弄清这些问题，先得从“纳米晶”这三个字说起。

　　二、纳米晶磁环电感是什么?先看“材料”和“结构”

　　1. “纳米晶”是一种软磁合金材料

　　所谓纳米晶软磁合金，通常是在铁基非晶合金带材基础上，通过精确的退火工艺，让内部析出大量尺寸约 10nm 级别的细小晶粒，形成“纳米级晶粒+残余非晶基体”的复合结构。

　　这一特殊的微观结构带来了几类关键磁性特点：

　　高磁导率：对磁场变化极其敏感;

　　高饱和磁感应强度：部分牌号可达约 1.2～1.3T 左右;

　　低损耗：在较宽频率范围内保持较低的铁损;

　　良好的温度稳定性：磁导随温度变化较小，适合较大温度范围工作。

　　这几项特征正是电感器、尤其是电源磁环电感最看重的性能。

　　2. “磁环电感”是最常见的应用形式之一

　　纳米晶磁环电感，本质上是：

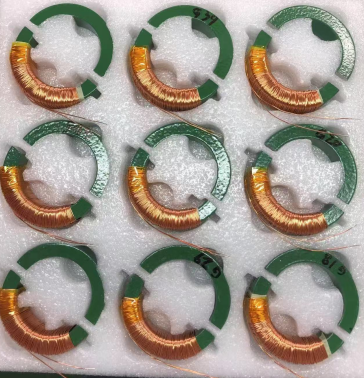

　　以纳米晶带材卷绕成环形磁芯，再在其上绕制线圈，组成的扼流或滤波电感(可做共模或差模)。

　　和普通铁氧体磁环相比，纳米晶磁环电感有几个显著差异：

　　同等电感量和电流能力下，尺寸往往可以更小;

　　高频段损耗更低、温升更可控;

　　抗电磁干扰(EMI)能力更强，常用于共模电感、EMI 滤波器。

　　三、纳米晶磁环电感的核心优势：不仅是“高磁导率”

　　很多人听到纳米晶，第一反应就是“磁导率高”。

　　但在实际设计中，它的优势远不止这一点。

　　1. 高磁导率：电感量更容易做大

　　高磁导率意味着，在相同匝数和尺寸下，电感量(L)可以做得更大，或者在相同电感量目标下：

　　可以减少匝数(降低铜损)

　　可以减小磁芯体积(缩小体积、降低重量)

　　这点在共模电感、功率滤波电感中都非常受欢迎。

　　2. 高饱和磁感应强度：更抗“强电流”

　　电感在大电流下容易面临磁芯饱和问题。

　　纳米晶材料较高的饱和磁感应强度，使得在较高电流或较大直流偏置下，磁芯仍能维持可用电感，不那么容易塌陷。

　　这对如下场景非常关键：

　　PFC 电感

　　光伏逆变、风电变流

　　高功率 DC/DC 转换器

　　充电桩、UPS 等大电流设备

　　3. 低损耗与宽频特性：温升和效率更好看

　　纳米晶软磁合金在较宽频率范围内保持较低的铁损，相比部分传统铁氧体，可以在更高开关频率下工作，同时温升更低、效率更高。

　　对现代高频、高功率密度电源来说，这点非常实用：

　　有利于减小散热设计压力;

　　有利于整体系统效率提升;

　　有利于实现更紧凑的结构设计。

　　4. EMI 抑制能力强：共模电感的“常客”

　　许多专门做 EMI 滤波器、共模扼流圈的厂家，都推出了纳米晶磁环或磁芯系列，用于各种EMI 抑制、共模噪声抑制场景。

　　和传统铁氧体共模磁环相比：

　　同等体积下，阻抗更高;

　　高频段抑制效果更佳;

　　对要求较高的 EMC 设计更有余量。

　　四、与铁氧体、硅钢等材料相比，纳米晶磁环电感的差异

　　1. 与铁氧体磁环电感对比

　　铁氧体优点：

　　成本低，工艺成熟;

　　高频损耗小，在一定频段内表现很好;

　　纳米晶磁环电感的优势：

　　磁导率更高，体积更容易缩小;

　　饱和磁感应强度更高，更适合大电流场景;

　　在宽频带 EMI 抑制方面，常常表现更有优势。

　　因此，在对成本特别敏感的普通小功率应用，铁氧体仍有很强竞争力;而在高性能、高功率密度、严苛 EMC 场景，纳米晶磁环电感更适合。

　　2. 与硅钢、普通铁粉芯对比

　　硅钢片：多用于工频变压器、电机等，频率较低，损耗随频率上升较快;

　　铁粉芯：适合储能电感、电流纹波较大的场合，但磁导率相对较低;

　　纳米晶磁环电感：在高磁导率、饱和能力以及较高频率损耗控制之间取得更好平衡。

　　简单一句话概括：

　　在“高性能软磁材料”里，纳米晶是介于传统材料与部分高端特种合金之间的强有力选项。

　　五、纳米晶磁环电感的典型应用场景

　　1. 共模电感 / EMI 滤波电感

　　开关电源输入端 EMI 滤波

　　通讯电源、服务器电源、工业电源

　　新能源车 OBC、DC/DC 模块

　　光伏逆变器、风电变流器等并网设备

　　得益于高磁导率和高阻抗特性，纳米晶共模磁环在宽频高效抑制共模干扰方面非常突出。

　　2. 差模电感 / 储能电感

　　在需要较大电感量、较高电流能力同时兼顾损耗和尺寸时，纳米晶磁环电感可以作为储能、滤波电感核心：

　　PFC 电感

　　LLC、相移全桥等高功率拓扑

　　UPS、充电桩主电路滤波

　　3. 电流互感器、精密测量

　　利用纳米晶材料高磁导率和良好线性，可以制作：

　　电流互感器铁芯

　　精密电流传感器内核

　　用于电能计量、保护测量等应用。

　　4. 特种电源与高可靠场合

　　在一些对可靠性、安全性和长期稳定性要求较高的场合(如轨道交通、工业控制、部分军工/航天应用)，纳米晶磁环电感也逐渐被应用，用来提升系统余度和稳定性。

　　六、如何大致选型纳米晶磁环电感?几个关键参数要看清

　　在实际工程中，选用纳米晶磁环电感，可以从以下几个维度入手：

　　1. 电感量与 AL 值

　　根据拓扑需求计算所需电感量 L;

　　根据磁芯 AL 值(每匝电感量)估算绕线匝数;

　　注意在工作电流、直流偏置下的实际电感量变化。

　　2. 工作电流与饱和能力

　　查看磁芯材料的饱和磁感应强度;

　　结合绕组匝数、磁通密度计算，在最大电流和短时浪涌条件下是否会过早饱和。

　　3. 频率与损耗

　　根据开关频率、纹波频率，查阅磁芯损耗曲线;

　　确保在目标频段内铁损可接受，整体温升控制在设计范围内。

　　4. 温度范围与环境条件

　　确认工作环境：常温、高温、低温或温差较大场景;

　　纳米晶材料一般具有良好的温度稳定性，但仍需结合具体牌号确认。

　　5. 结构尺寸与安装方式

　　核心外径、内径、高度是否满足布板与绝缘距离需求;

　　考虑装配方式：卧式、立式、焊脚结构、导线引出等。

　　七、设计与使用纳米晶磁环电感时的注意事项

　　1. 绕线方式与绝缘安全

　　共模电感通常采用对称方向绕制，两路线圈匝数相同;

　　注意线间、层间绝缘，满足安全规范要求;

　　对于高压场合，要留足爬电距离与电气间隙。

　　2. 机械固定与减震

　　纳米晶带材卷绕结构相对脆一些：

　　安装时应避免过度挤压、冲击;

　　使用环氧灌封或胶体固定时，注意热膨胀和应力对磁性能的影响;

　　过大机械应力可能轻微影响磁导率和噪声表现。

　　3. 散热设计

　　高功率应用中，需考虑空气对流、铜损和铁损共同造成的温升;

　　必要时配置独立散热通道或加大铜箔面积帮助导热。

　　4. EMC 调试与裕量预留

　　在 EMC 测试中：

　　可针对性研究不同匝数、不同串并联方案对抑制效果的影响;

　　预留一定的磁芯空间和尺寸余量，方便后期微调。

　　八、成本与价值：纳米晶磁环电感值不值?

　　从单价看，纳米晶磁环电感通常会高于普通铁氧体磁环电感。

　　但从整机角度评估，它能带来的价值包括：

　　更小体积和更高功率密度;

　　更低温升、更高效率，减轻散热设计压力;

　　更好的 EMI 裕量，减少反复整改的时间成本;

　　在高端电源、新能源等领域，提升产品竞争力和可靠性。

　　如果项目本身对性能要求较高、对整体成本有一定空间，那么引入纳米晶磁环电感，往往是“账算得过来”的选择。

　　结语：纳米晶磁环电感，是向高性能电源迈出的自然一步

　　从材料结构到实际应用，纳米晶磁环电感体现的是软磁材料和电源技术共同进步的结果。

　　它不是要“完全取代”所有传统磁芯，而是在对性能要求更高的场景中，提供了一个更有优势的选择。
